.7 DIN PLUS: planos de mecanizado
1.7 DIN PLUS: planos de
mecanizado
Determinar el plano de mecanizado al programar torneados o fresados
con el eje Y.
Si no se programa el plano de mecanizado, el CNC PILOT supone que
se trata de un torneado o un fresado con el eje C (G18 Plano XZ).
A partir del software versión 625 952-05: Al final de un programa de
mecanizado (M30, M99), el plano de mecanizado se sitúa de nuevo en
G18.

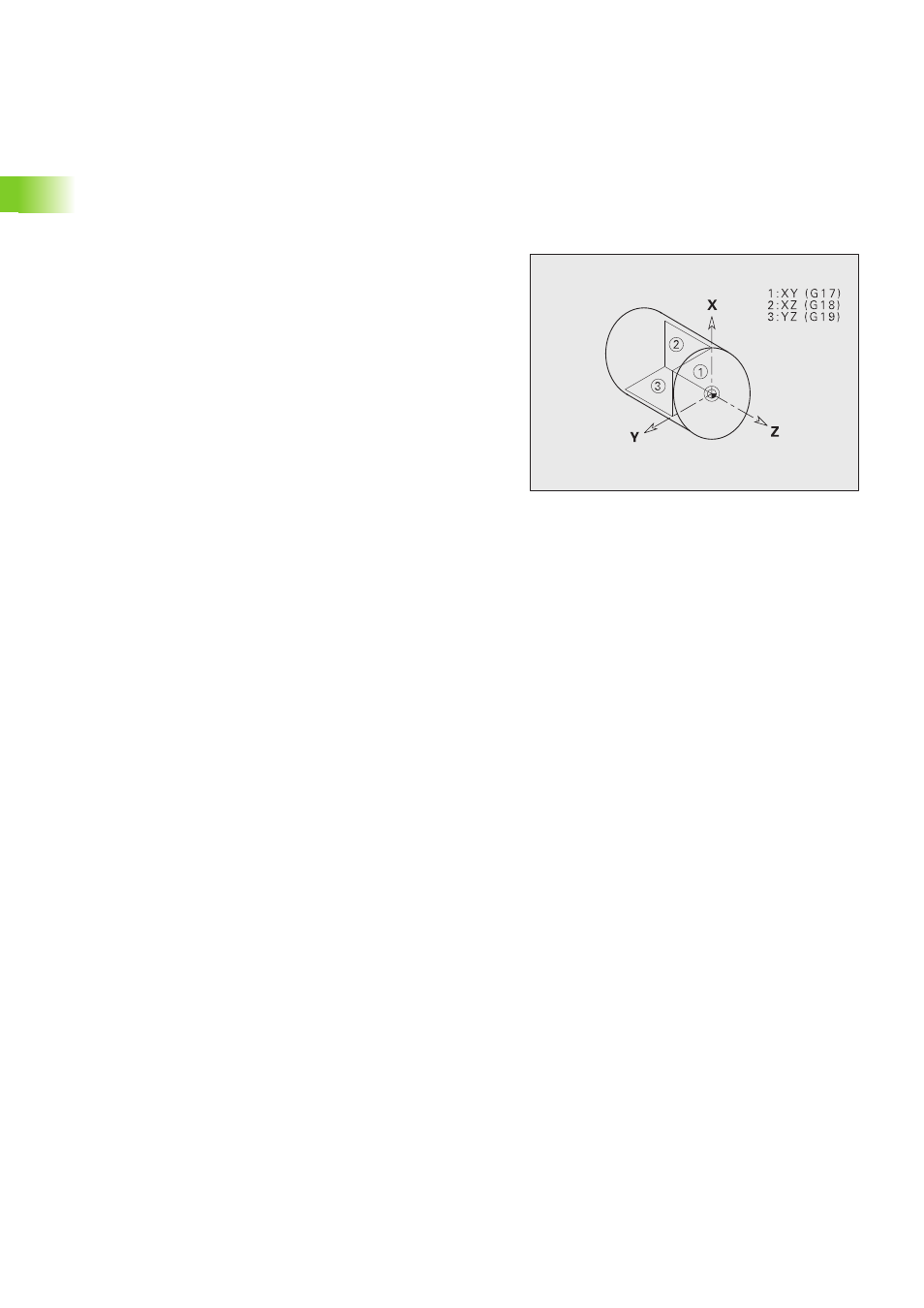

G17 Plano XY (superficie frontal o posterior)
El mecanizado en los ciclos de fresado se realiza en el plano XY y la
aproximación en los ciclos de fresado y taladrado en la dirección Z.
G18 Plano XZ (torneado)
En el plano XZ se realiza el "torneado normal", el taladrado y el fresado
con el eje C.
G19 Plano YZ (vista en planta/superficie)
El mecanizado en los ciclos de fresado se realiza en el plano YZ y la
aproximación en los ciclos de fresado y taladrado en la dirección X.
