1.17 Programas de ejemplo
Trabajar con el eje Y

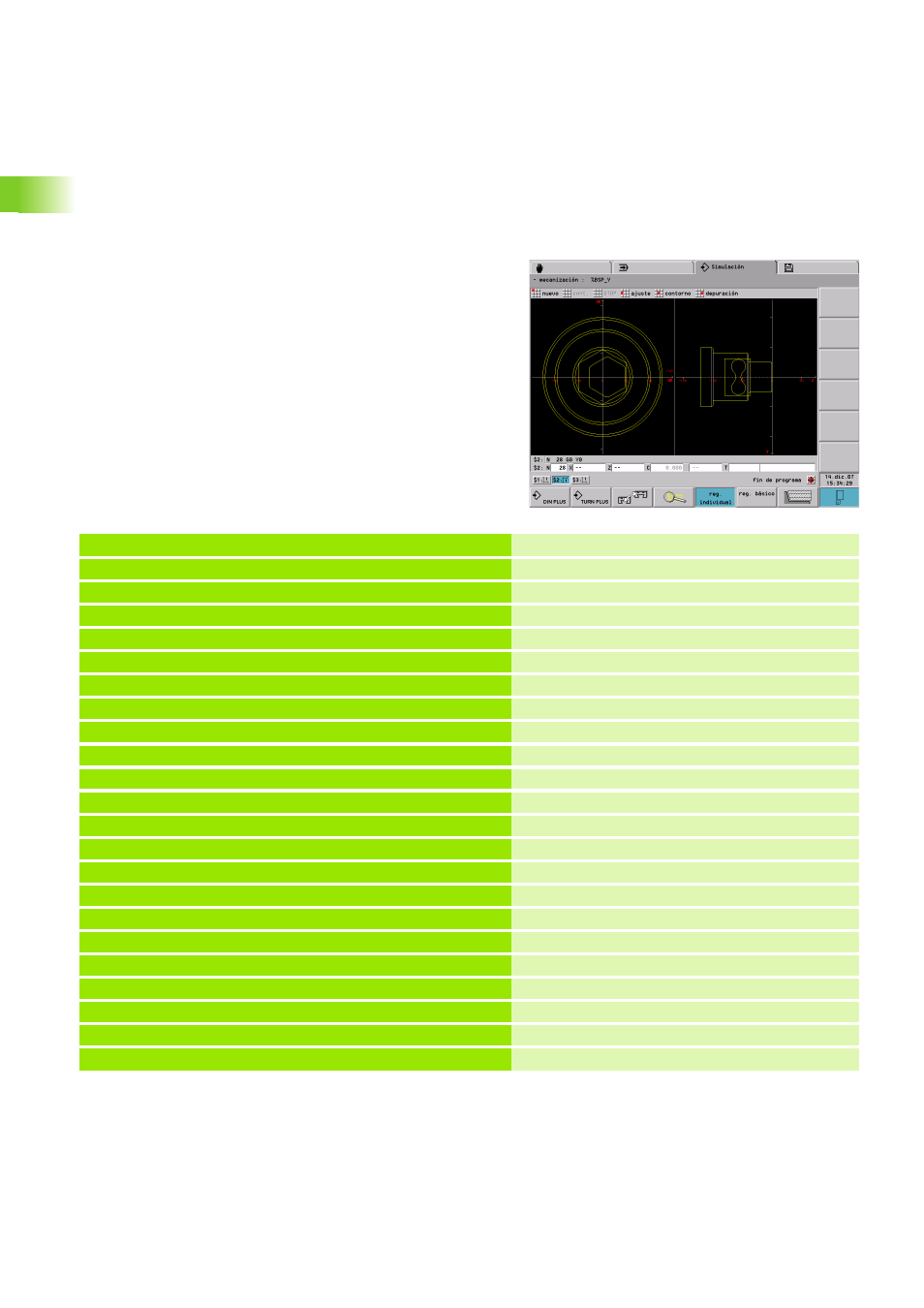

El siguiente programa NC fresa en primer lugar la "superficie con
múltiples aristas" (parte frontal) y luego una superficie individual. A
continuación se fresa una cajera en forma de "ocho" en la superficie
individual.
Ejemplo: "eje Y [BSP_Y.NC]"
ENCABEZAMIENTO DEL PROGRAMA
#FECHA 01.03.07
#MATERIAL ST 60-2
#CARRO $1
#SINCRO 0
REVÓLVER 1
T 1 ID"512-1000.10"
T 2 ID"111-80-080.1"
T 3 ID"521-1400.10"
T 4 ID"121-55-040.1"
T 5 ID"511-1000.10"
PIEZA EN BRUTO
N 1 G20 X100 Z150 K1
PIEZA ACABADA
N 2 G0 X0 Z-120
N 3 G1 Z0
N 4 G1 X50 B-2
N 5 G1 Z-40 B3
N 6 G1 X80 B-2
N 7 G1 Z-100
N 8 G1 X100 B-2
