.15 TURN PLUS: cont
or
nos en el plano XY

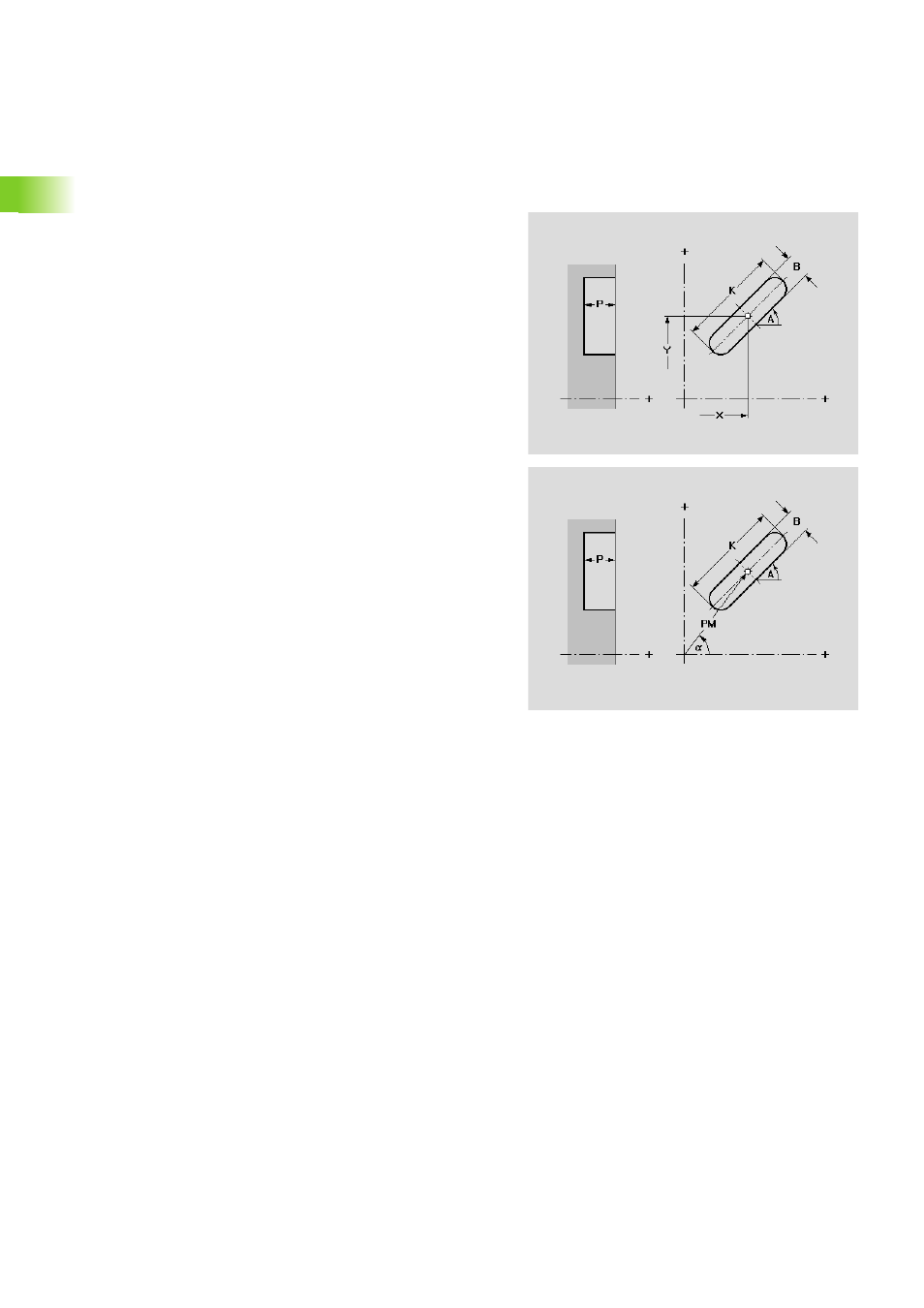

Plano XY: ranura lineal
La función define una ranura lineal en el plano XY.
Parámetros
X
Punto central en coordenadas cartesianas (cota del radio)
Y Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
X positivo)
A Ángulo del eje longitudinal de la ranura (referencia: eje X)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad de la figura
