.12 Simulación
1.12 Simulación
Simulación del plano inclinado
Representación del contorno: la simulación representa la vista YZ de
la pieza y los contornos del plano inclinado en la vista lateral. Para
representar las figuras de taladro y los contornos de fresado
perpendiculares al plano inclinado - es decir, sin distorsión -, la
simulación ignora el giro del sistema de coordenadas y un
desplazamiento dentro del sistema de coordenadas girado.
Tener en cuenta los planos inclinados en la representación de
contornos:
„ El parámetro "K" del G16 o bien de la SUPERFICIE_Y determina el
"inicio" de la figura de taladros o el fresado del contorno en dirección Z.
„ Las figuras de taladros y los contornos de fresado se trazan de forma
perpendicular al plano inclinado. De ello resulta un "desplazamiento"
del contorno de giro.

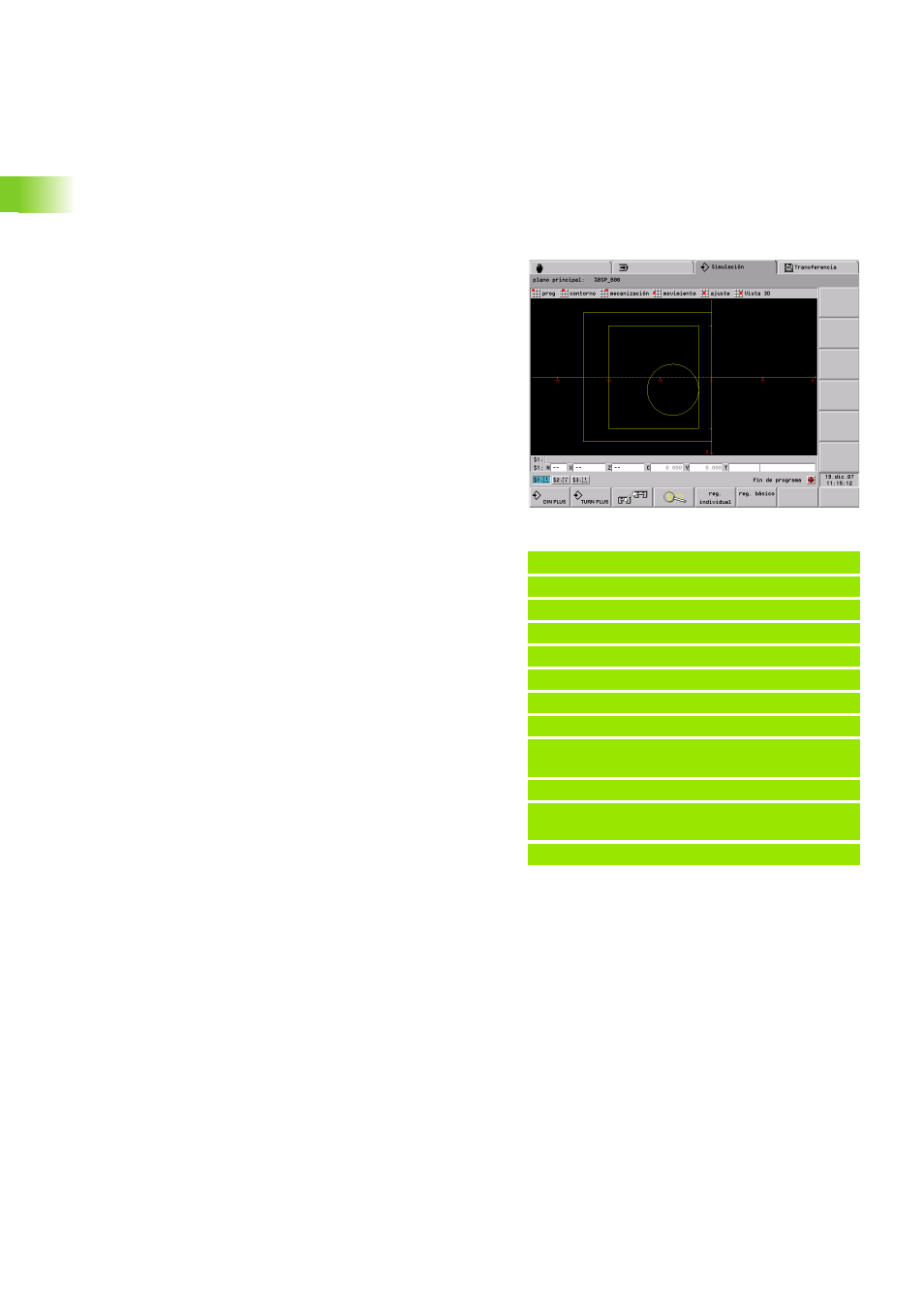

La imagen y la sección del programa correspondiente ilustran esta
situación.
Fresado y taladrado: en la vista lateral de la representación de las
trayectorias de herramienta en el plano inclinado son válidas las
mismas reglas que en la representación de contornos.
Al trabajar en plano inclinado, la herramienta se "esboza" en la ventana
frontal. Para ello la simulación representa la anchura de la herramienta
de acuerdo con la regla. Con este método se puede controlar el
solapamiento en el fresado. Asimismo las trayectorias de la
herramienta se representan en un gráfico de barras de acuerdo con la
regla (perspectivamente).
La simulación representa la herramienta y la pista de corte en todas las
"ventanas auxiliares" cuando la herramienta está perpendicular al
correspondiente plano. Para ello se tiene en cuenta una tolerancia de
+/– 5°. Si la herramienta no está perpendicular, el "punto de luz"
representa la herramienta y la trayectoria de ésta se representa con
una línea.
Ejemplo: "Contorno en el plano inclinado"
...
PIEZA ACABADA
N2 G0 X0 Z0
N3 G1 X50
N4 G1 Z-50
N5 G1 X0
N6 G1 Z0
SUPERFICIE_Y X50 C0 B80 I25 K-10 H0
N7 G386 Z0 Ki10 B–30 X50 C0 [superficie
individual]
SUPERFICIE_Y X50 C0 B20 I25 K-20 H1
N8 G384 Z–10 Y10 X50 R10 P5 [círculo
completo]
...
