.16 TURN PLUS: cont
or
nos en el plano YZ
Definir elemento circular:
Llamada al Menú de arcos
Seleccionar el sentido de giro del arco
Determinar el arco y la transición al siguiente elemento.
Plano YZ: taladro individual
La función define un taladro individual en el plano YZ, que puede
contener los siguientes elementos:
„ Centrado
„ Taladro del núcleo
„ Avellanado
„ Rosca

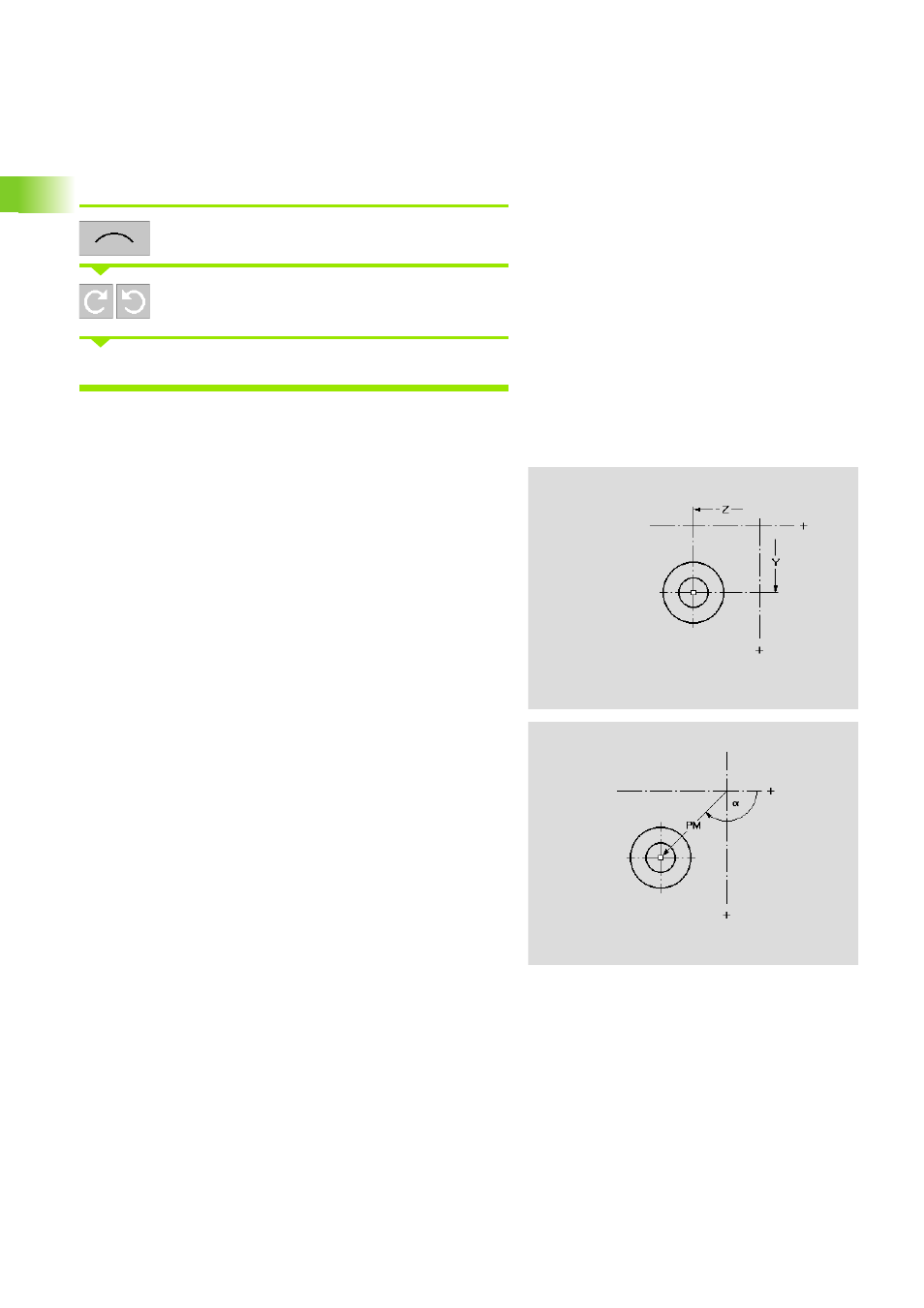

Parámetro Punto de referencia del taladro
Y
Posición - punto central en coordenadas cartesianas
Z Posición - punto central en coordenadas cartesianas
PM Posición - punto central en coordenadas polares
a Posición - punto central en coordenadas polares (referencia
ángulo: eje Z positivo)
