CNC PILOT 4290 de HEIDENHAIN 33
1
.6 DIN PLUS: cont
or
nos en el plano YZ

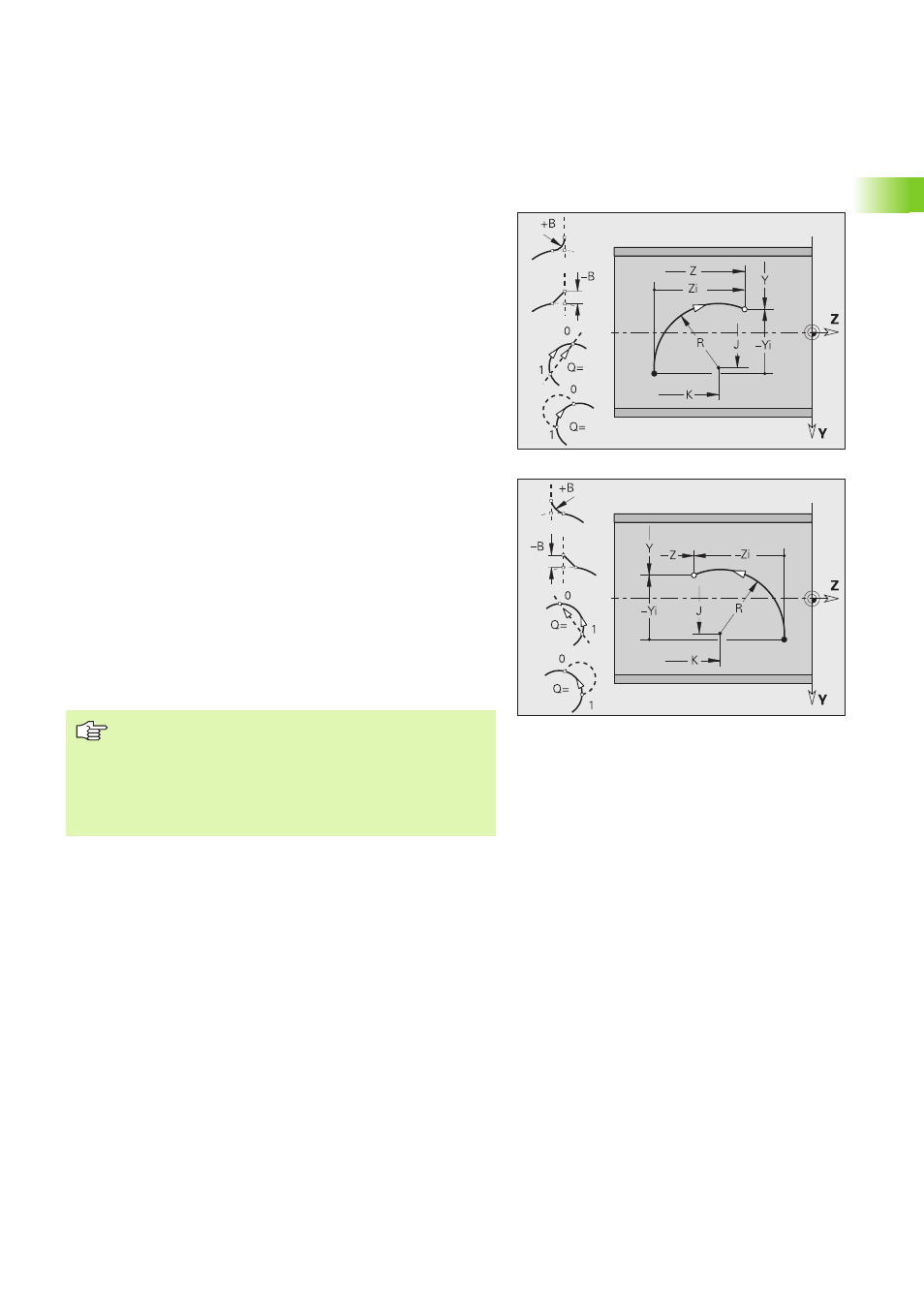

Arco de círculo G182-/G183-Geo
G182/G183 definen un arco de círculo en un contorno en el plano YZ.
Sentido de giro: véase imagen de ayuda
Parámetros
Y
Punto final (cota del radio)
Z Punto final
J Punto central (dirección Y)
K Punto central (dirección Z)
R Radio
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Q Punto de corte. Punto final cuando el segmento rectilíneo
corta un arco de círculo (por defecto: 0):
„ Al traspasar a la trayectoria es válido:
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
„ Al traspasar al arco de círculo es válido:
„ Q=0: Punto de corte alejado
„ Q=1: Punto de corte próximo
Programación
„ Y, Z: en cotas absolutas, incrementales, autoretención o
"?"
„ J, K: en cotas absolutas o incrementales
„ El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
