1.10 DIN PLUS: trayectorias lineales
y circulares
Fresado: movimiento lineal G1
G1 desplaza linealmenteen avance hasta el "punto final". G1 se ejecuta
en dependencia del plano de mecanizado:

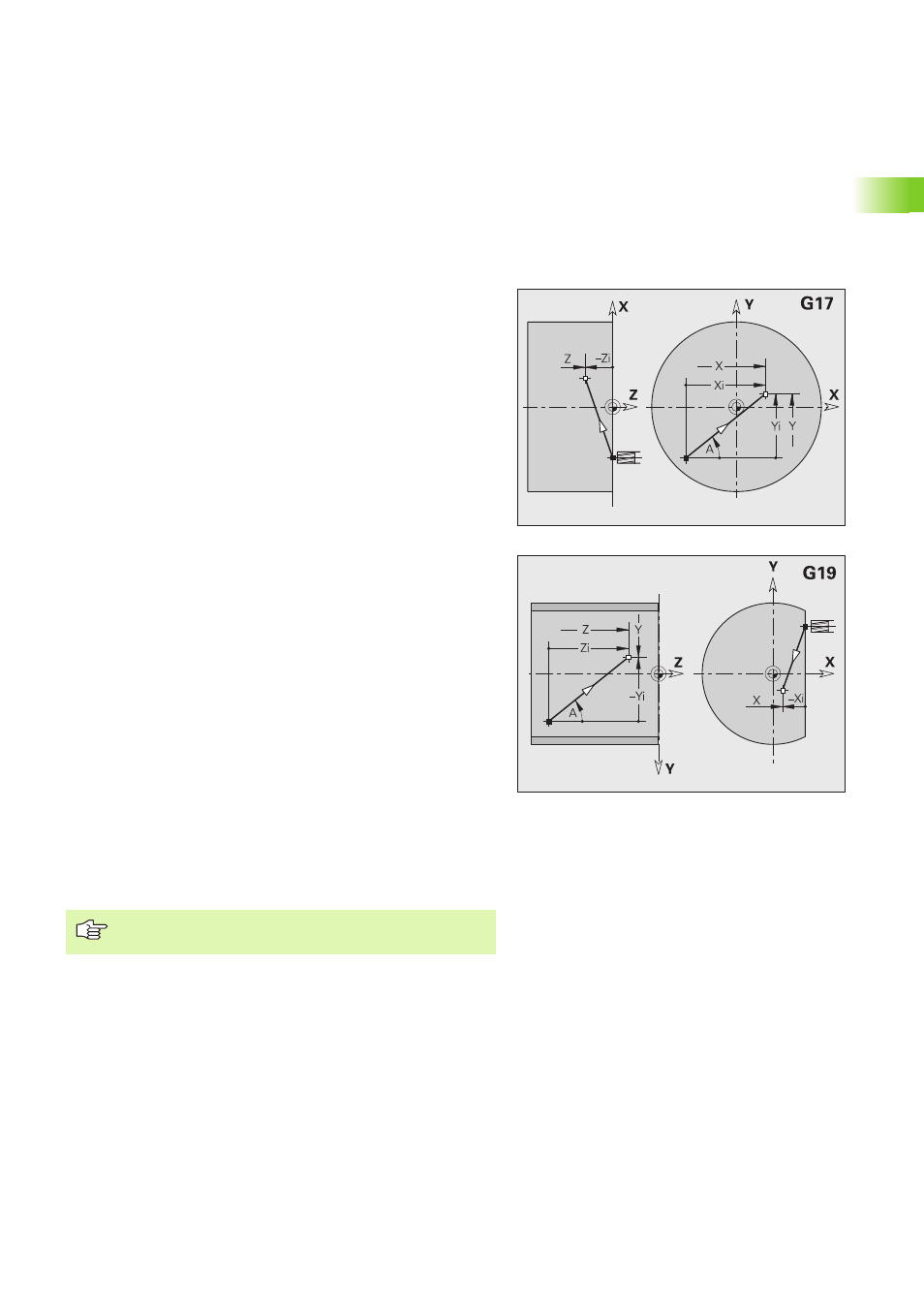

„ G17 Interpolación en el plano XY
„ Aproximación en dirección Z
„ Ángulo A – referencia: eje X positivo
„ G18 Interpolación en el plano XZ
„ Aproximación en dirección Y
„ Ángulo A – referencia: eje Z negativo
„ G19 Interpolación en el plano YZ
„ Aproximación en dirección X
„ Ángulo A – referencia: eje Z positivo
Parámetros
X
Punto final (cota del diámetro)
Y Punto final
Z Punto final
A Ángulo (referencia: depende del plano de mecanizado)
Q Punto de corte. Punto final cuando el segmento rectilíneo
corta un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Y, Z: en cotas absolutas, incrementales,
autoretención o "?"
