CNC PILOT 4290 de HEIDENHAIN 69
1
.12 Simulación

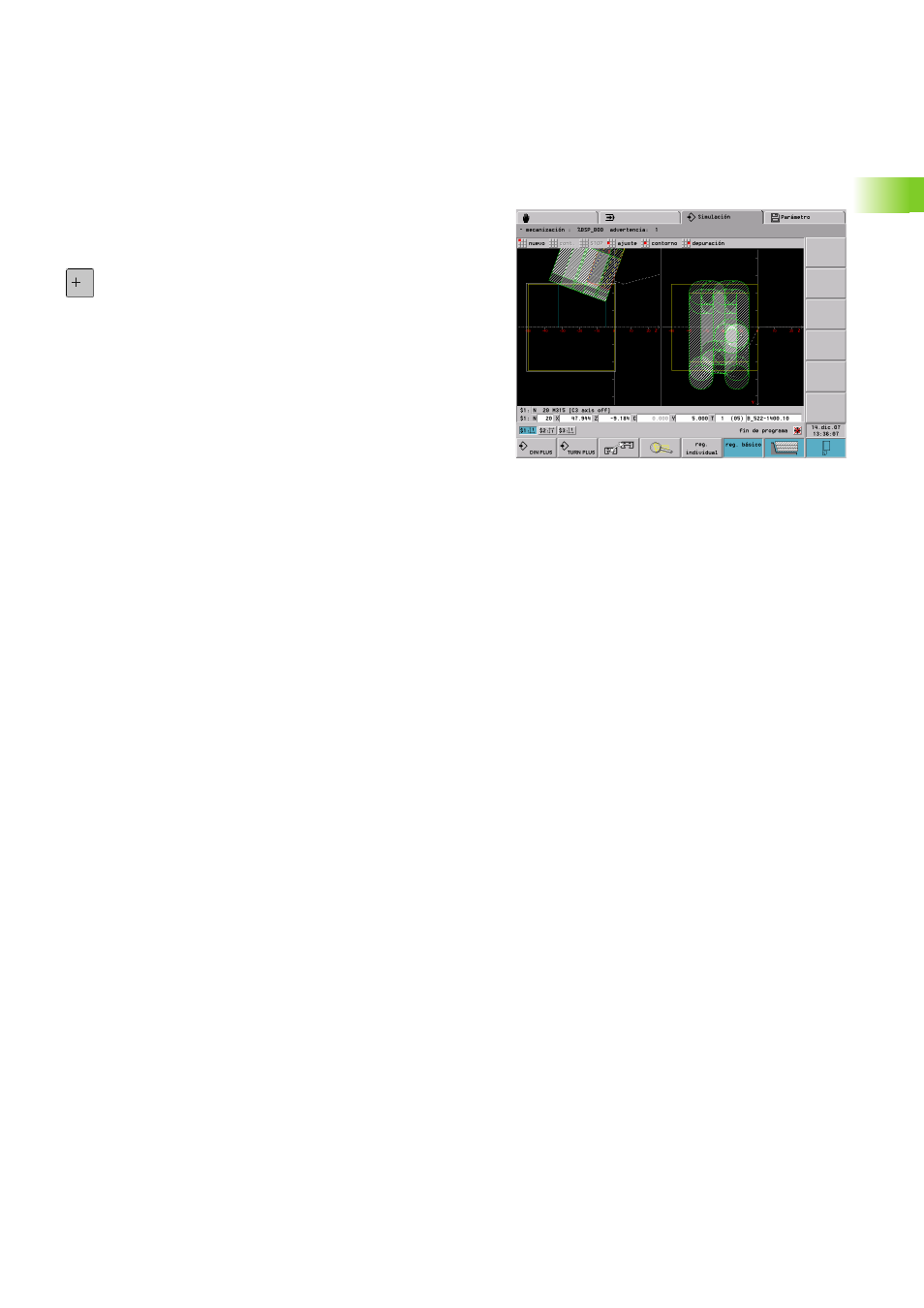

Visualización del sistema de coordenadas
La simulación visualiza el sistema de coordenadas desplazado/girado
en la "ventana giratoria" a petición. Condición: la simulación se
encuentra en modo de parada.
U Pulsar la tecla "Continuar". La simulación visualiza el
sistema de coordenadas actual.
Durante la simulación del siguiente comando o al pulsar de nuevo la
tecla "Continuar", se vuelve a visualizar el sistema de coordenadas.
Visualización de cotas con los ejes B e Y
Los siguientes campos de la visualización son "fijos":
„ N: número de frase de la frase fuente NC
„ X, Z, C: valores de posición (valores reales)
El resto de campos se ajustan con "PgUp/PgDown" o mediante el
menú ("Ajuste > línea de estado"):
„ Ajuste estándar (valores del carro seleccionado):
„ Y: valor de posición (valor nominal)
„ T: datos de herramienta con posición revólver, posición almacén
(en „(..)“) y número de identidad
„ Ajuste "Datos tecnológicos":
„ Velocidad de rotación
„ Avance
„ Sentido de giro del cabezal
„ Ajuste "eje B":
„ B: ángulo de inclinación del eje B
„ G16/B: ángulo del plano inclinado
