CNC PILOT 4290 de HEIDENHAIN 39
1
.6 DIN PLUS: cont
or
nos en el plano YZ

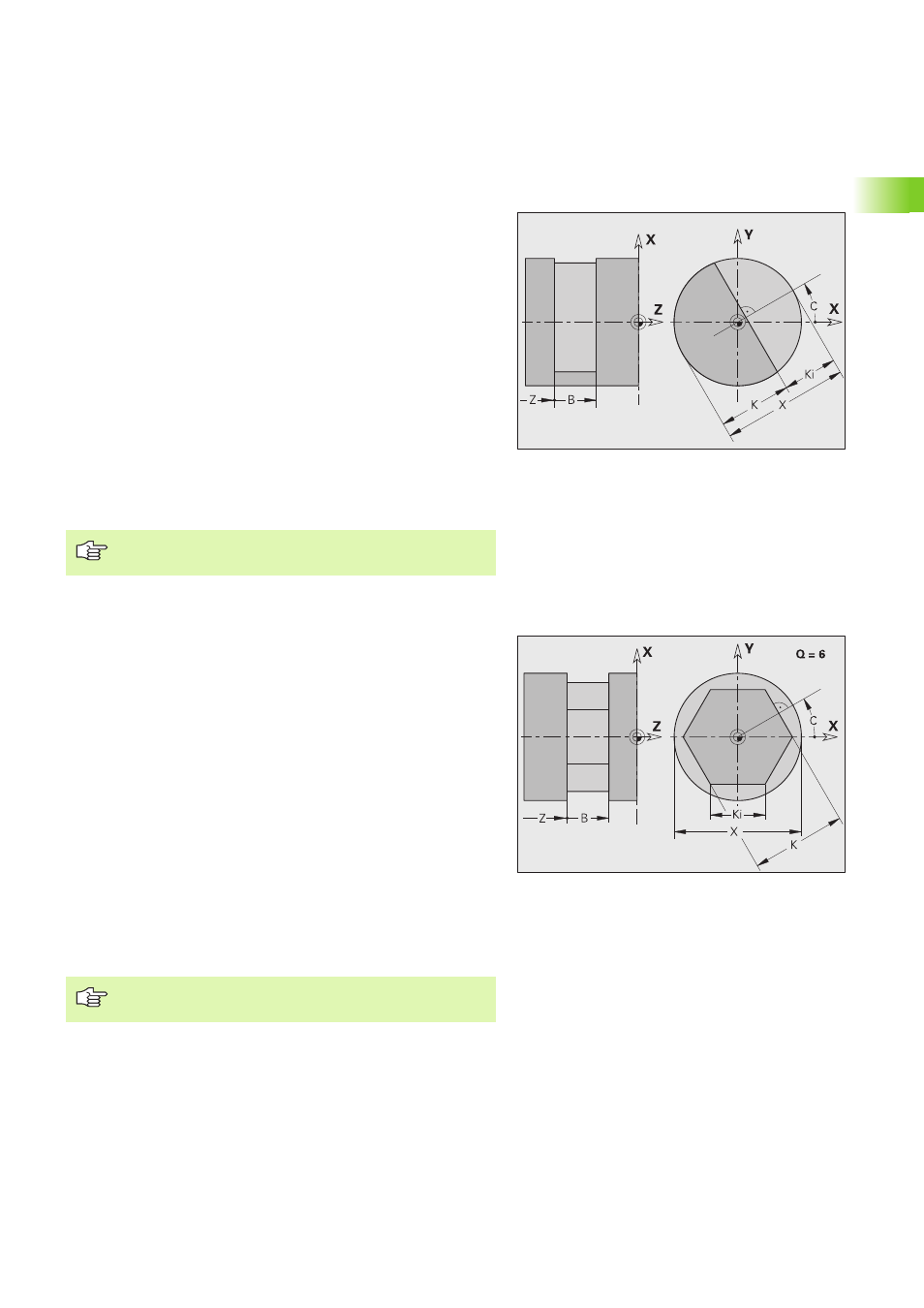

Superficie individual G386-Geo
G386 define una superficie en el plano YZ.
Superficie con múltiples aristas G487-Geo
G487 define superficies con múltiples aristas en el plano YZ.
Parámetros
Z
Arista de referencia
K Espesor sobrante
Ki Profundidad
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
C Ángulo de posición de la superficie perpendicular (por
defecto: "C" desde la denominación de sección)
El diámetro de referencia X limita la superficie a
mecanizar.
Parámetros
Z
Arista de referencia
K Diámetro interior del círculo (entrecaras)
Ki Longitud de la arista
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
C Ángulo de posición de la superficie perpendicular (por
defecto: "C" desde la denominación de sección)
Q Número de superficies (Q >= 2)
El diámetro de referencia X limita la superficie a
mecanizar.
