28
1
.5 DIN PLUS: cont
or
nos en el plano XY

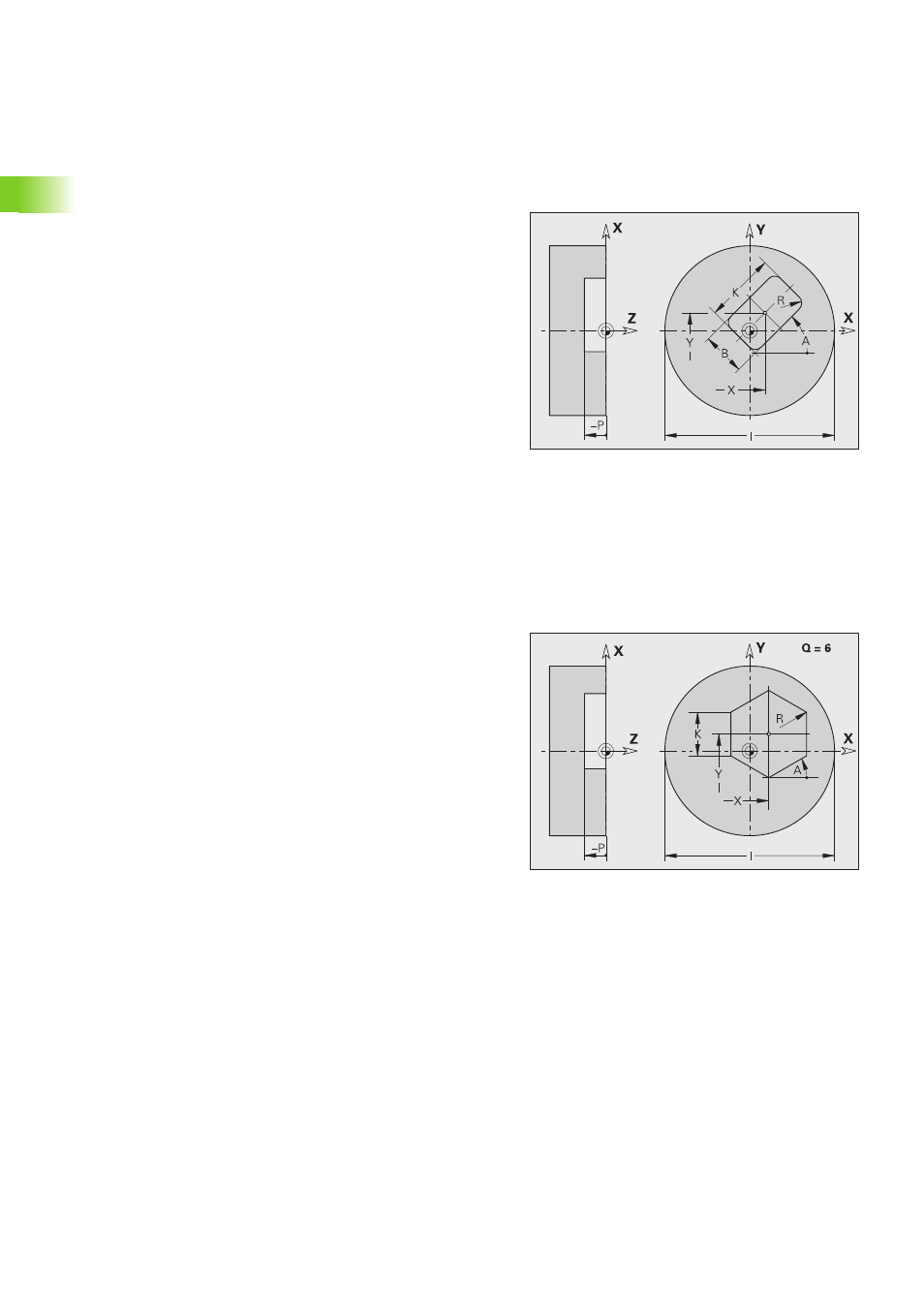

Rectángulo G375-Geo
G375 define un rectángulo en el plano XY.
Polígono regular G377-Geo
G377 define un polígono regular en el plano XY.
Parámetros
X
Punto central del rectángulo (cota del radio)
Y Punto central del rectángulo
K Longitud del rectángulo
B (Altura) Anchura del rectángulo
R Bisel/Redondeo (por defecto: 0)
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
A Ángulo al eje X (por defecto: 0°)
P Profundidad/altura (por defecto: "P" de G308)
„ P<0: Cajera
„ P>0: Isla
I Diámetro de la superficie (para la limitación del corte)
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
Parámetros
X
Punto central del polígono (cota del radio)
Y Punto central del polígono
Q Número de aristas (Q >= 3)
A Ángulo al eje X (por defecto: 0°)
K Longitud de aristas
„ K>0: Longitud de arista
„ K<0: diámetro interior
R Bisel/Redondeo – por defecto: 0
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
„ P<0: Cajera
„ P>0: Isla
I Diámetro de la superficie (para la limitación del corte)
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
