DIN PLUS (eje Y): ciclos de fr
esado

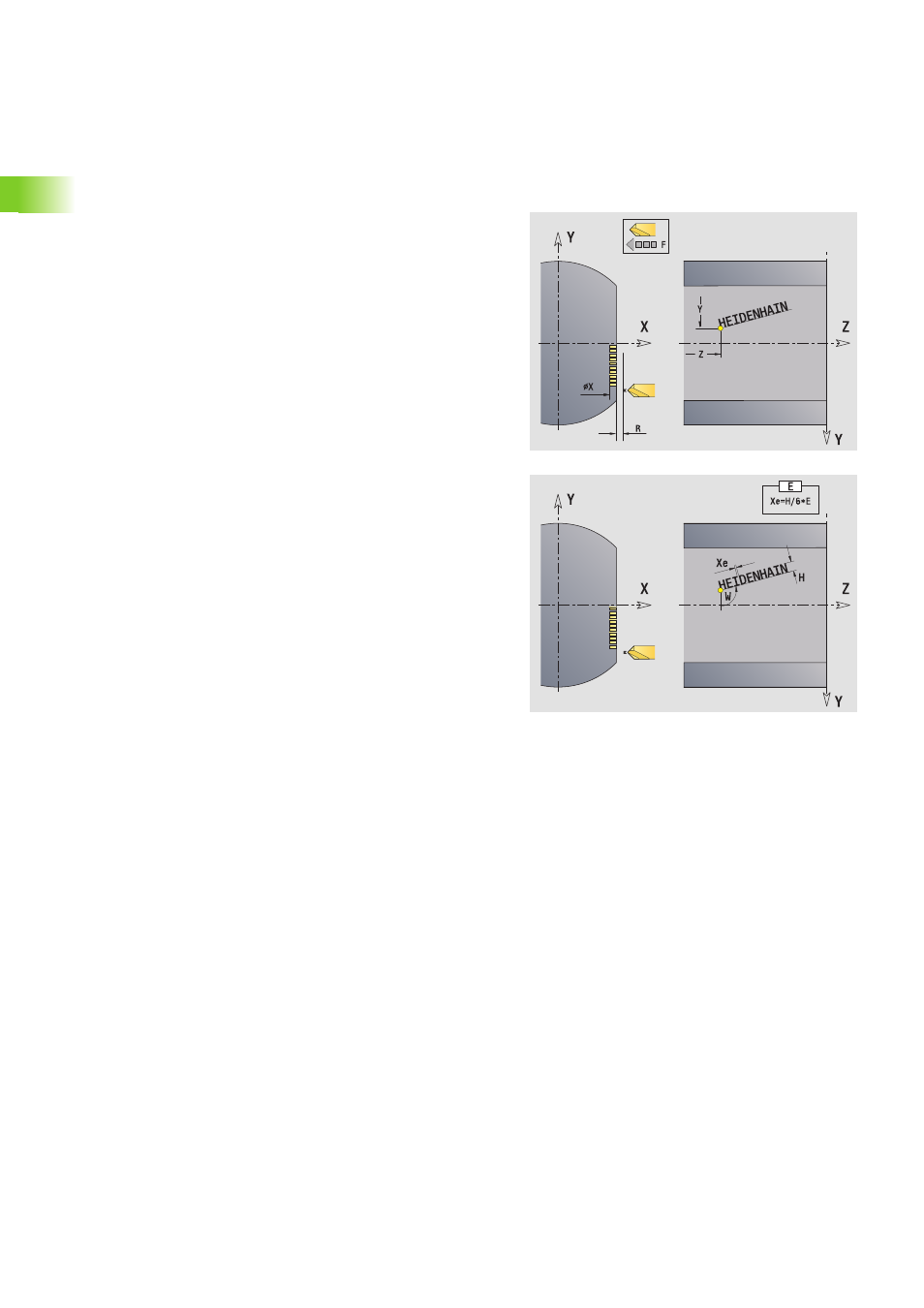

Grabar en el plano YZ G804
G804 graba una secuencia de signos dispuestos linealmente sobre el
plano YZ. El texto a gravar se introduce como secuencia de caracteres
en el campo "ID".
Las vocales modificadas y los caracteres especiales que no se puedan
introducir en el editor DIN se definen signo por signo en "NS". Si en "ID"
está definido un texto y en "NS" un signo, primero se graba el texto y
después el signo.
G804 empieza a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Tabla de signos: véase el Modo de Empleo
Parámetros
ID
Texto. Texto a gravar ()
NS Número de signo. Código ASCII del signo a gravar
Z Punto de partida
Y Punto de partida
X Base de fresado (cota del diámetro). Posición X, a la que se
aproxima para el fresado.
I Diámetro de retroceso. Posición X, a la que se retrocede para
el posicionamiento.
H Altura de escritura. Altura del signo en [mm]
W Ángulo de posición del trazado de escritura. Ejemplos:
„ 0°: de –Y hacia +Y
„ 90°: de–Z hacia +Z (ver figura)
E Factor de distancia. La distancia entre signos se calcula según
la siguiente fórmula: H / 6 * E
F A partir del software versión 625 952-05:
Factor de avance de aproximación (avance = avance actual * F)
