HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manual (Página 14)

14
1
.2 Contr
o
l manual y funcionamient
o
aut
o
mático
Trabajar con herramientas del almacén
Cambiar herramientas del almacén
Utilizar esta función para cambiar la herramienta o para modificar el
ángulo de inclinación o de posición de la herramienta activa.
U Seleccionar "Almacén> T > Cambiar herramienta" en
el control manual. El control numérico abre la ventana
de diálogo "Almacén: cambio de hta."
U Pulsar softkey, seleccionar la herramienta de la lista
del almacén, introducir el resto de parámetros y cerrar
la ventana de diálogo. El control numérico carga el
programa NC correspondiente.
U Activar el programa NC con Iniciar ciclo.
El CNC PILOT
„ mueve la herramienta al almacén
„ retira la herramienta indicada del almacén
„ se desplaza al punto de cambio de la herramienta
„ inclina el eje B
„ gira la herramienta a "normal" o "elevada" (offset del ángulo de
posición C)
„ compensa los datos de herramienta teniendo en cuenta la
"orientación O", la posición del eje B y el ángulo de posición
„ ajusta el freno de mordazas
C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
T
M
Parámetros
ID
Número de identidad de la herramienta del almacén

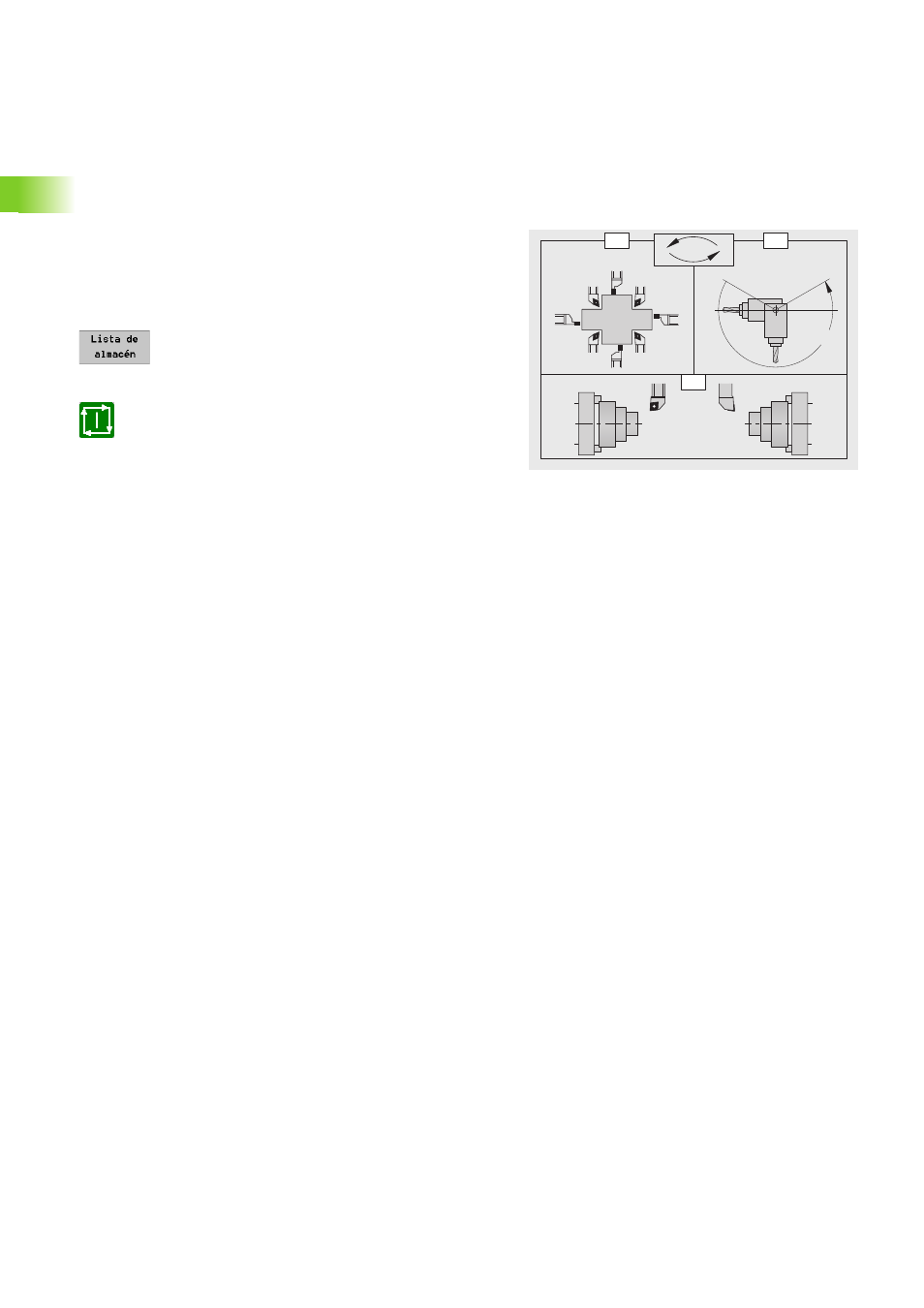

O Orientación en herramientas de torneado. Posición de la
cuchilla de la herramienta (ver imagen).
„ Posiciones de herramienta 1, 3, 5, 7: para herramientas de
desbaste, acabado, fungiformes (las herramientas
neutrales se reconocen gracias al ángulo de ajuste)
„ Posiciones de herramienta 2, 4, 6, 8: para herramientas de
profundización y roscado (se define una herramienta "a
derechas" o "a izquierdas" en los datos de la misma)
B Ángulo entre ejes B. Ángulo, según el cual se inclinará el eje
B.
C Offset de ángulo de posición en herramientas de torneado
„ 0°: longitud de herramienta "normal"
„ 180°: longitud de herramienta "elevada"
H Freno de mordazas
„ 0: el freno se aprieta dependiendo del parámetro de
herramienta ("no accionado" se aprieta; "accionado" no se
aprieta)
„ 1: el freno se aprieta
„ 2: el freno no se aprieta
