.15 TURN PLUS: cont
or
nos en el plano XY
Plano XY: rectángulo

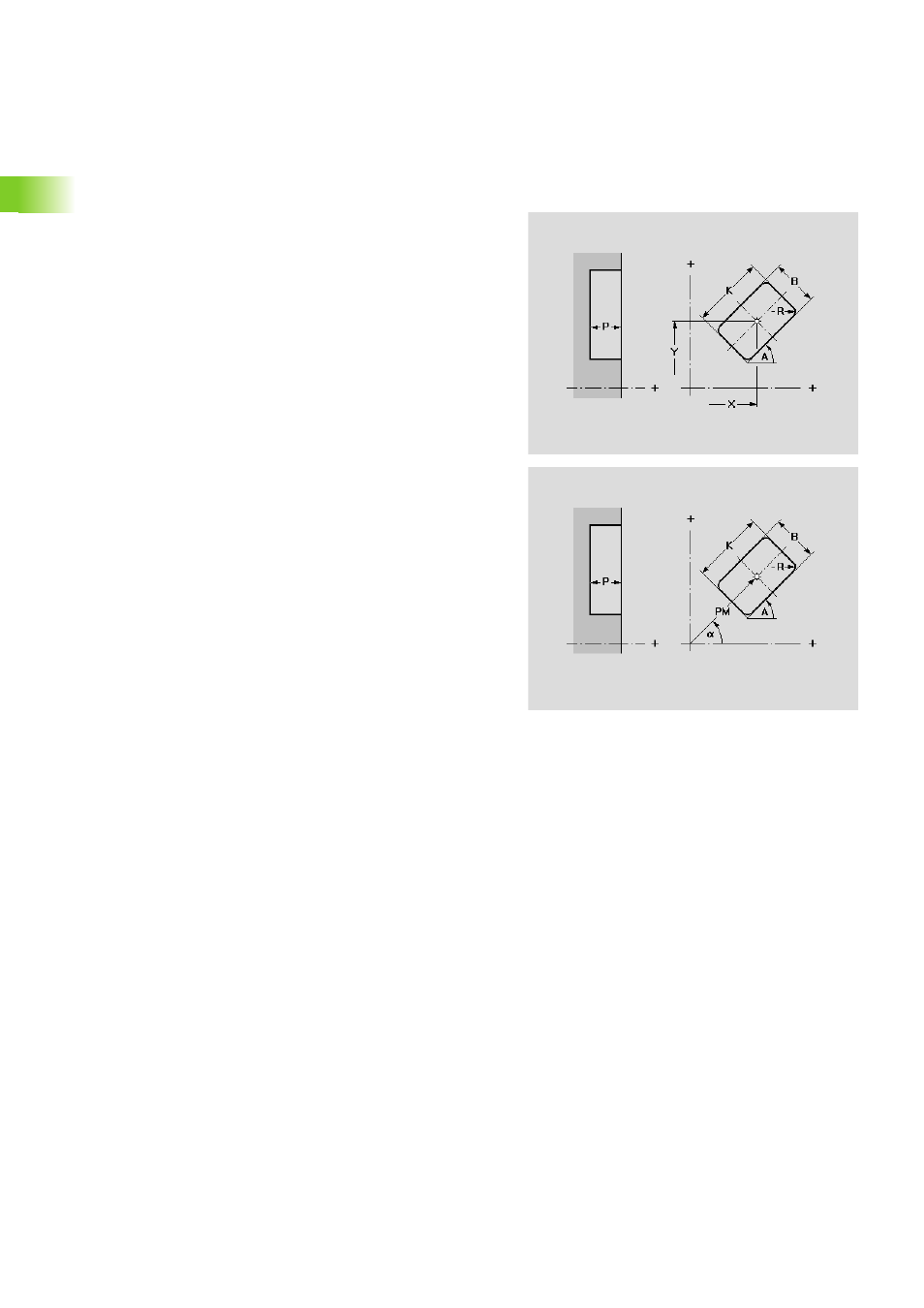

La función define un rectángulo en el plano XY.
Parámetros
X
Punto central en coordenadas cartesianas (cota del radio)
Y Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
X positivo)
A Ángulo de posición (referencia: eje X positivo y lado
longitudinal del rectángulo)
K Longitud del rectángulo
B Anchura del rectángulo
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
