CNC PILOT 4290 de HEIDENHAIN 83
1
.15 TURN PLUS: cont
or
nos en el plano XY

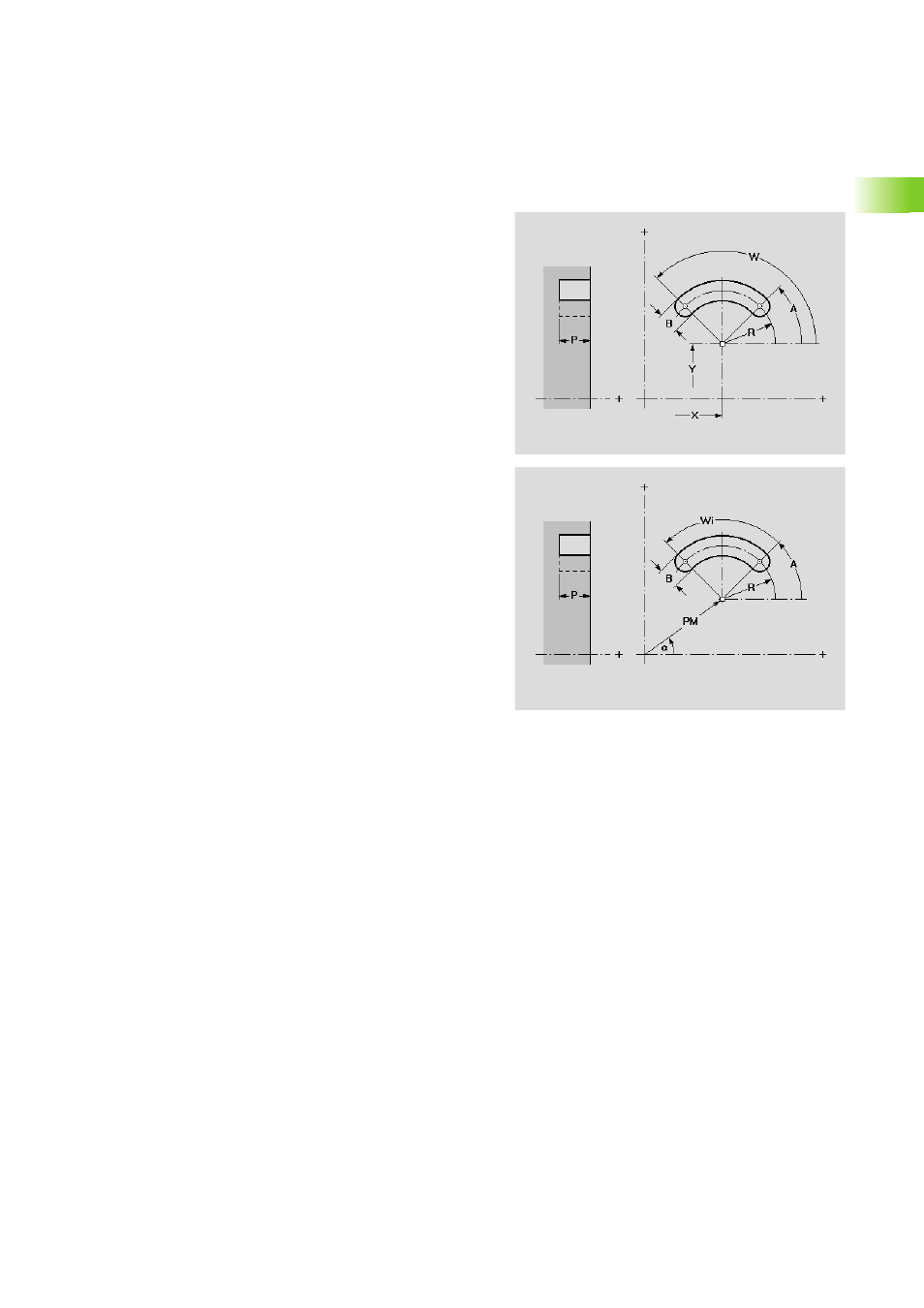

Plano XY: ranura circular
La función define una ranura circular en el plano XY.
Parámetros
X
Punto central de la curvatura en coordenadas cartesianas
(cota del radio)
Y Centro de curvatura en coordenadas cartesianas
PM Punto central de la curvatura en coordenadas polares
a Punto central de la curvatura en coordenadas polares
(referencia ángulo: eje X positivo)
A Ángulo inicial de la ranura (referencia: eje X)
W Ángulo final de la ranura (referencia: eje X)
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
B Anchura de la ranura
P Profundidad de la figura
