CNC PILOT 4290 de HEIDENHAIN 13
1
.2 Contr
o
l manual y funcionamient
o
aut
o
mático
Almacén de herramientas dotado de un espacio de trabajo
Se introduce la herramienta en el portaherramientas y se llama a la
función "cargar ALMACEN DE POSICIONES". Aquí se introduce el
número de identidad de la herramienta y el número de espacio en el
almacén. El CNC PILOT memoriza la herramienta y registra el número
de identidad en la lista del almacén.
U Introducir la herramienta en el portaherramientas (en el espacio de
trabajo).
U Seleccionar "Almacén> T > Carg(ar) almacén" en el control manual.
El CNC PILOT abre la ventana de diálogo "Almacén: carg(ar)
almacén".
U Introducir los parámetros y cerrar la ventana de diálogo. El control
numérico carga el programa NC correspondiente.
U Activar el programa NC con Iniciar ciclo.

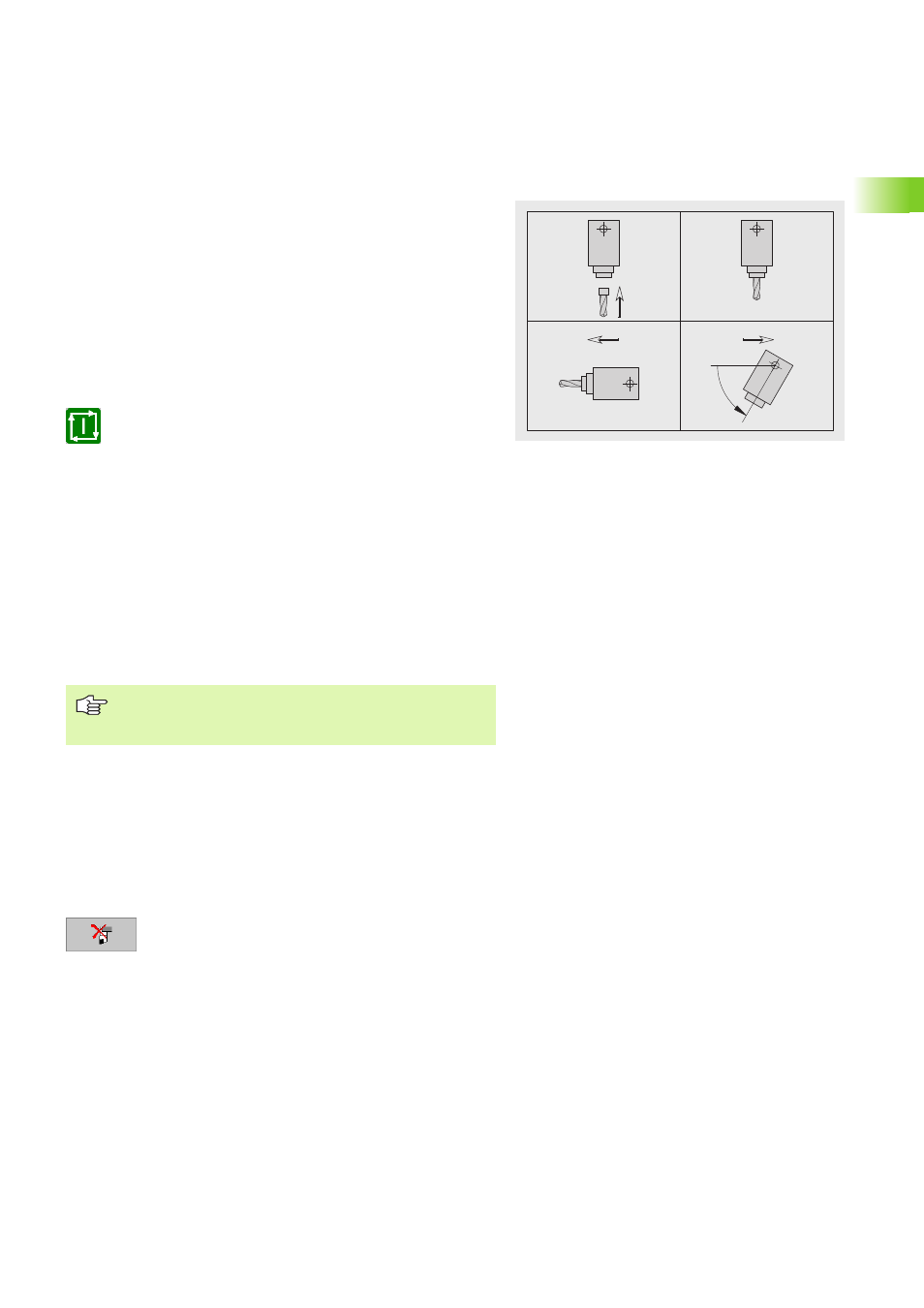

El CNC PILOT
„ mueve la herramienta al almacén
„ introduce la herramienta en la lista del almacén
„ desplaza el carro al punto de cambio de herramienta
„ inclina el eje B
Retirar la herramienta del almacén
Retirar la herramienta del almacén y eliminar la entrada de la lista del
almacén.
U Girar el almacén de herramientas a la posición y retirar la
herramienta
U Seleccionar "Ajustar > lista de herramientas > Ajustar lista" en el
control manual
U Situar el cursor en la posición respectiva del almacén
U Pulsar softkey o tecla Del y confirmar la pregunta de
seguridad. El control numérico elimina la herramienta
de la lista del almacén.
B
1. 2.
3. 4.
ID . . .
P . . .
Parámetros
ID
Número de identidad de la herramienta del almacén
P Número de posición en el almacén de herramientas
B Ángulo entre ejes B. Ángulo, según el cual se inclinará el eje
B.
Tener en cuenta durante el manejo y la visualización: esta
función se ejecuta con ayuda de un programa NC. Activar
el programa NC con Iniciar ciclo.
