34
1
.6 DIN PLUS: cont
or
nos en el plano YZ

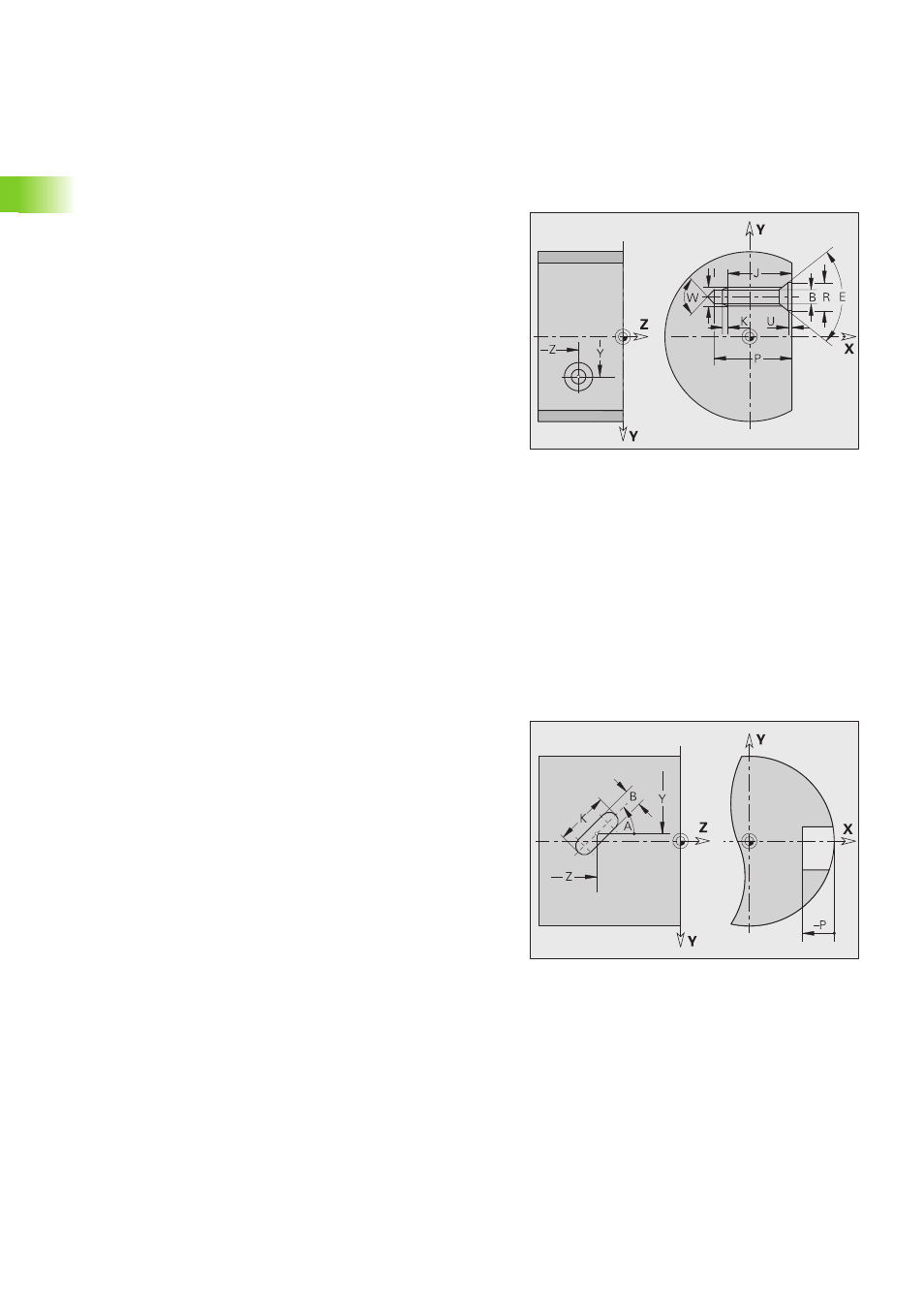

Taladro G380-Geo
G380 define el contorno de un taladro individual con avellanado y
roscado en el plano YZ.
Ranura lineal G381-Geo
G381 define una ranura lineal en el plano YZ.
Parámetros
Y
Punto central del taladro
Z Punto central del taladro
B Diámetro de taladrado
P Profundidad de taladrado (sin punta del taladro)
W Angulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Entrada de rosca (longitud)
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
„ V=0: rosca a derechas
„ V=1: rosca a izquierdas
A Ángulo al eje X; campo: –90° < A < 90°
O Diámetro de centrado
Parámetros
Y
Punto central de la ranura
Z Punto central de la ranura
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
