Medir y corregir la herramienta del almacén
Medir herramienta: la función calcula las longitudes de herramienta
con el ángulo de inclinación actual del eje B y el ángulo de posición de
la herramienta. Estos valores también se visualizan. Adicionalmente el
control numérico convierte las cotas a la posición B=0 y las memoriza
en la base de datos de la herramienta.

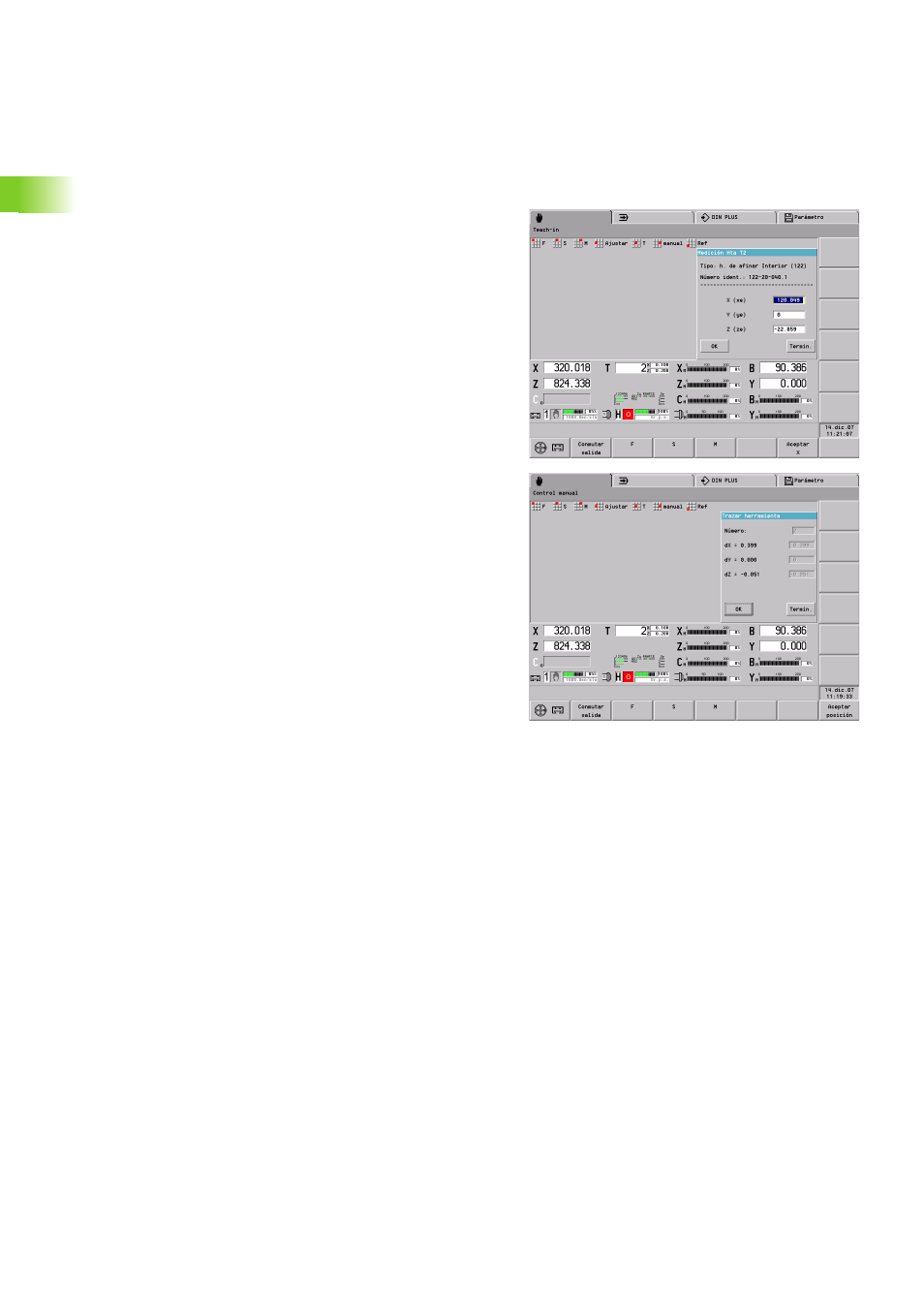

U Seleccionar "Ajustar > Ajustar hta. > Medir hta." en el
control manual. El control numérico muestra los
valores de medición válidos en la ventana de diálogo
"Medir hta. T...".
U Calcular las cotas de la herramienta y cerrar la ventana
de diálogo.
El control
„ borra los valores de corrección
„ introduce las cotas de la herramienta en la base de datos
Calcular los valores de corrección: los valores de corrección se
calculan o con el ángulo actual de inclinación del eje B y el ángulo de
posición de la herramienta. El control numérico convierte las cotas a la
posición B=0 y las memoriza en la base de datos de la herramienta.
U Seleccionar "Ajustar > Ajustar hta. > Correcciones de
la hta." en el control manual. El control numérico
visualiza en la ventana de diálogo "Rozar herramienta"
los valores de corrección válidos referidos a la
posición B=0.
U Calcular los valores de corrección y cerrar la ventana
de diálogo.
El control numérico acepta los valores de corrección.
