.1 Nociones básicas
Multiherramientas para el eje B
Si hay montadas varias herramientas en un portaherramientas, recibe
la denominación de "multiherramienta". En las multiherramientas cada
cuchilla (cada herramienta) tiene su propio número de identidad y
descripción.
El ángulo de posición, indicado en la imagen con "C", forma parte de
los datos de la herramienta. Una vez activada cada cuchilla (una
herramienta) en la multiherramienta, el CNC PILOT gira ésta última a
la posición correcta según el ángulo de posición. Al ángulo de posición
se le añade el offset del ángulo de posición desde la rutina de cambio
de herramienta. Se puede utilizar la herramienta en "posición normal"
o "elevada".

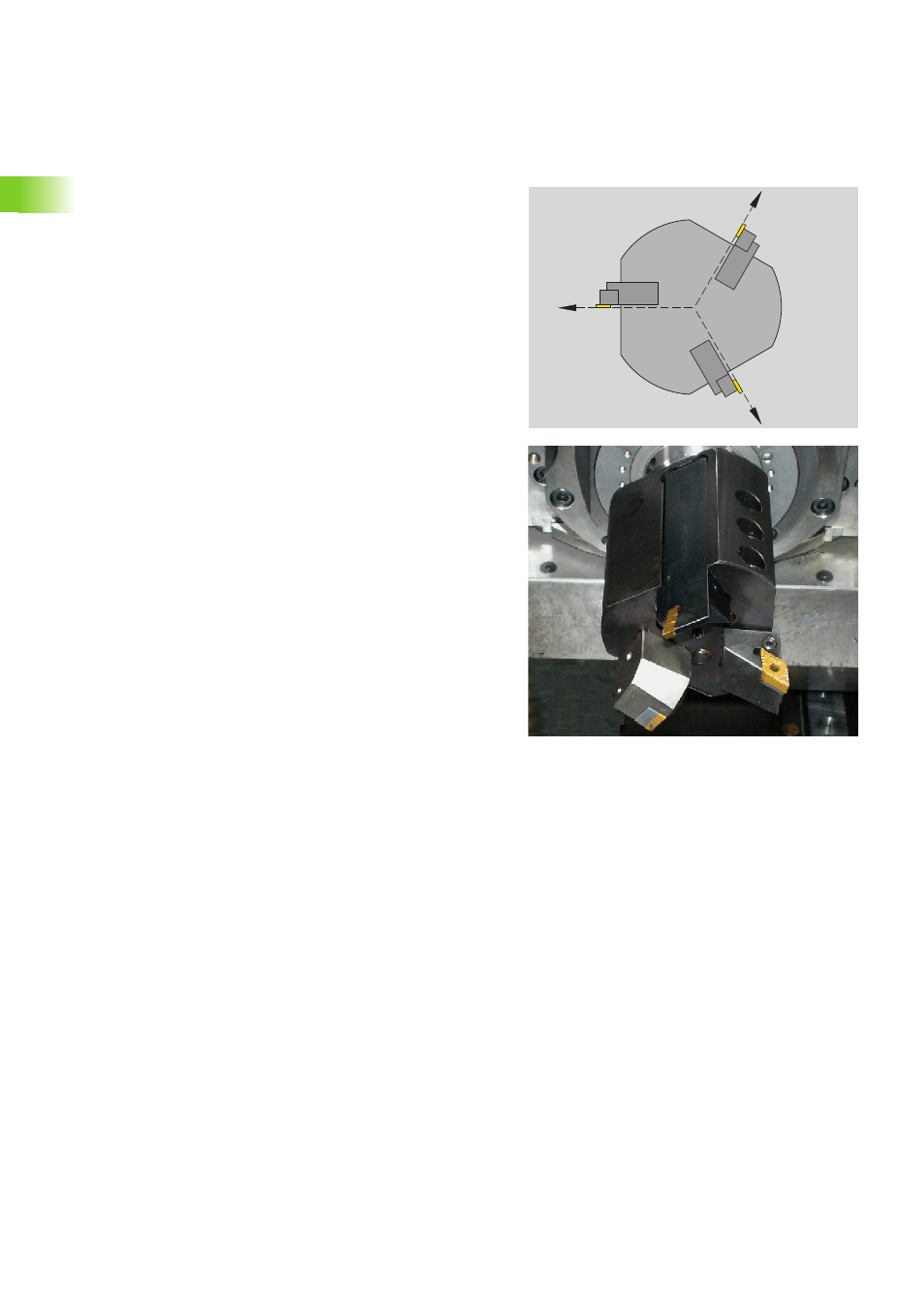

La foto muestra una multiherramienta con tres cuchillas.
El almacén de herramientas
El CNC PILOT da soporte a un almacén de herramientas fijo con un
total de hasta 99 herramientas. Almacén fijo significa que cada
herramienta tiene asignado una posición determinada en el almacén.
El usuario de la máquina determina esta posición al ajustar el almacén.
La lista del almacén refleja el equipamiento actual del almacén de
herramientas. Las herramientas se registran en esta lista con su
número de identidad.
Programación de la herramienta: las herramientas del almacén
están previstas para el eje B. Para el cambio o posicionamiento de
herramientas se dispone del ciclo G714.
De forma alternativa se puede programar la inclinación del eje B y el
giro de la herramienta según el ángulo de posición con comandos
sencillos (G0, G15, etc.). No obstante, entonces es necesaria la
posición de la herramienta con una G712.
C0
C120
C240
