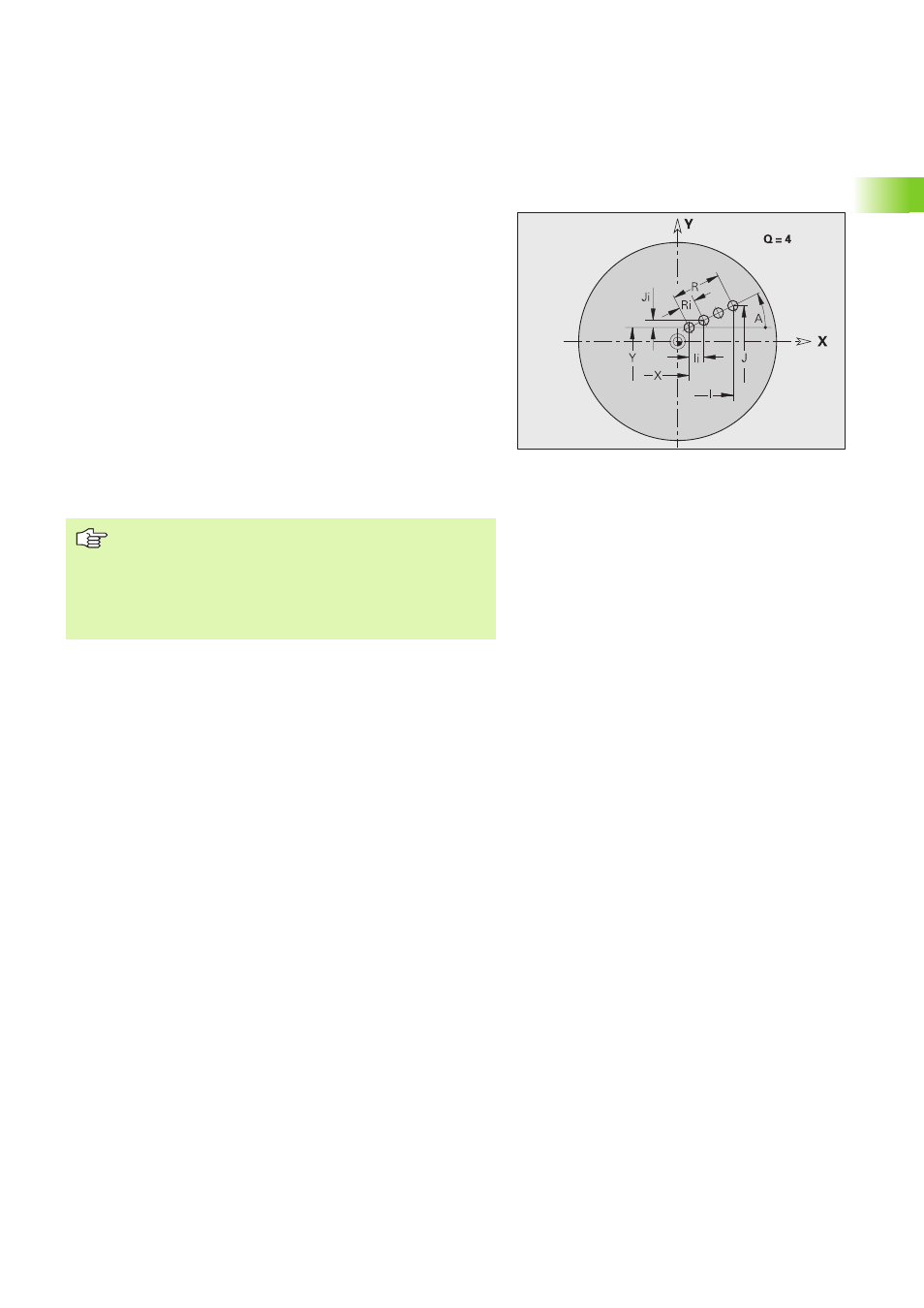

Modelo lineal en el plano XY G471-Geo
G471 define un modelo lineal en el plano XY. G471 actúa sobre el
taladro o figura definido en la frase siguiente (G370..375, G377).
Parámetros
Q
Número de figuras
X Punto inicial del modelo (cota del radio)
Y Punto inicial del modelo
I Punto final del modelo (dirección X; cota del radio)
J Punto final del modelo (dirección Y)
Ii Distancia entre dos figuras en dirección X
Ji Distancia entre dos figuras en dirección Y
A Ángulo del eje longitudinal al eje X
R Longitud total del patrón
Ri Distancia entre dos figuras (distancia entre modelos)
Instrucciones de programación
„ Programar el taladro/figura en el bloque siguiente sin
centro.
„ El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
