.16 TURN PLUS: cont
or
nos en el plano YZ
Roscado con macho en el plano XY

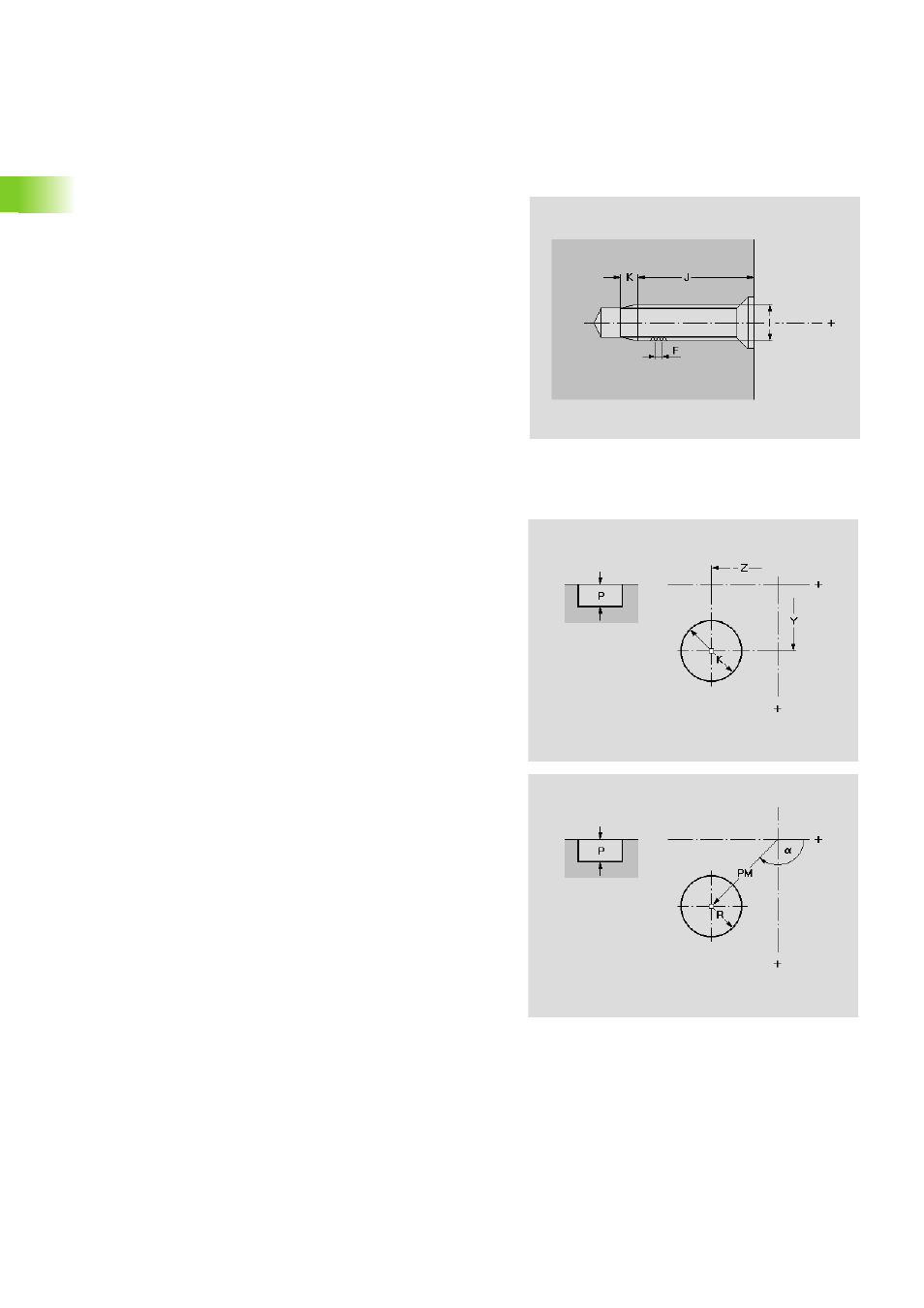

Plano YZ: círculo (círculo completo)
La función define un círculo completo en el plano YZ.
Parámetro Roscado
I
Diámetro nominal
J Profundidad de rosca
K Corte de rosca (longitud de salida)
F Paso de rosca
Dirección marcha:
„ Rosca a derechas
„ Rosca a izquierdas
Parámetros
Y
Punto central en coordenadas cartesianas
Z Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
Z positivo)
R Radio del círculo
K Diámetro del círculo
P Profundidad de la figura
