.16 TURN PLUS: cont

or

nos en el plano YZ

Plano YZ: ranura lineal

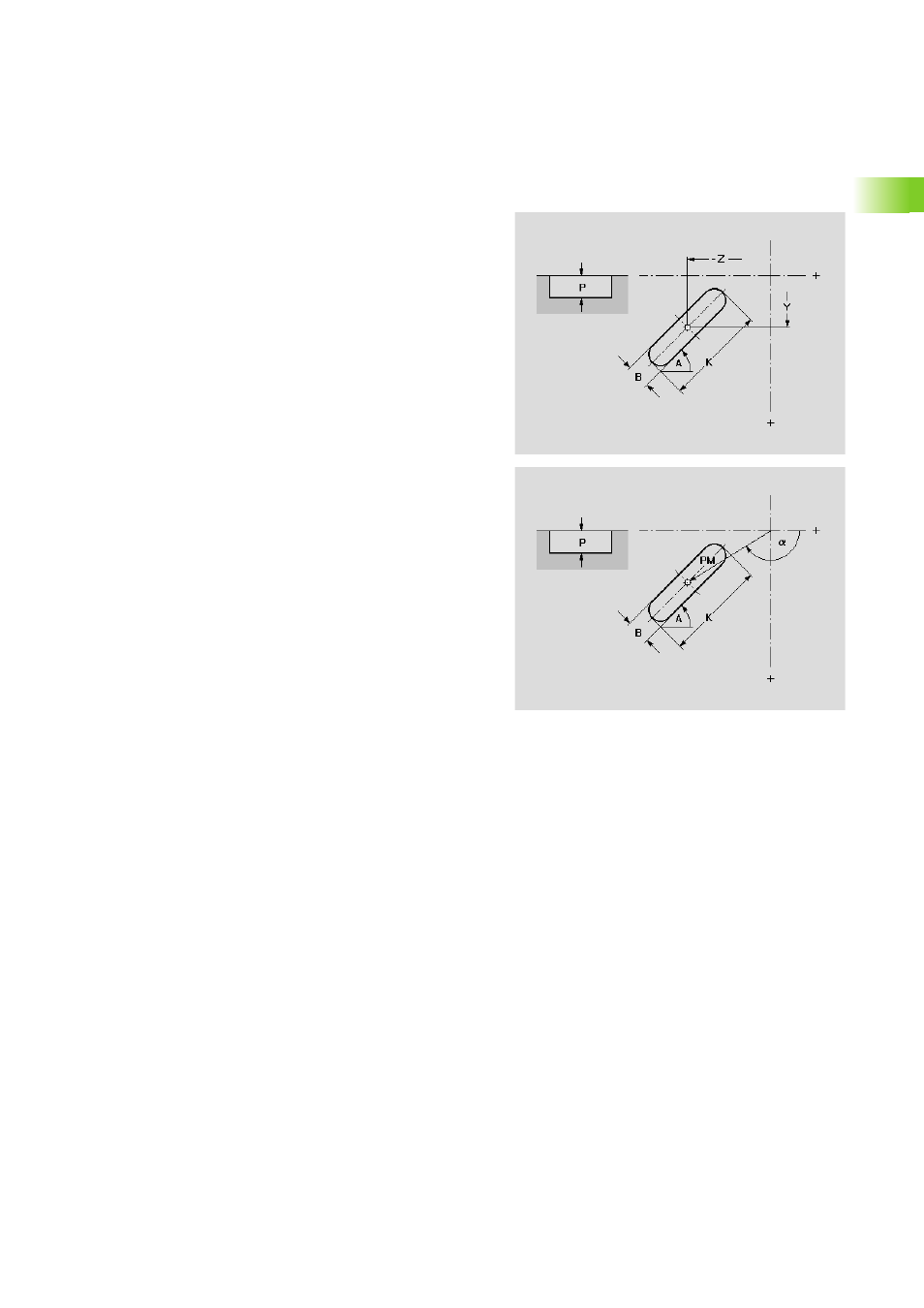

La función define una ranura lineal en el plano YZ.

Parámetros
Y

Punto central en coordenadas cartesianas

Z

Centro en coordenadas cartesianas

PM

Punto central en coordenadas cartesianas

a

Punto central en coordenadas polares (referencia ángulo: eje
Z positivo)

A

Ángulo del eje longitudinal de la ranura (ref.: eje Z)

K

Longitud de la ranura

B

Anchura de la ranura

P

Profundidad de la figura
