CNC PILOT 4290 de HEIDENHAIN 27
1
.5 DIN PLUS: cont
or
nos en el plano XY

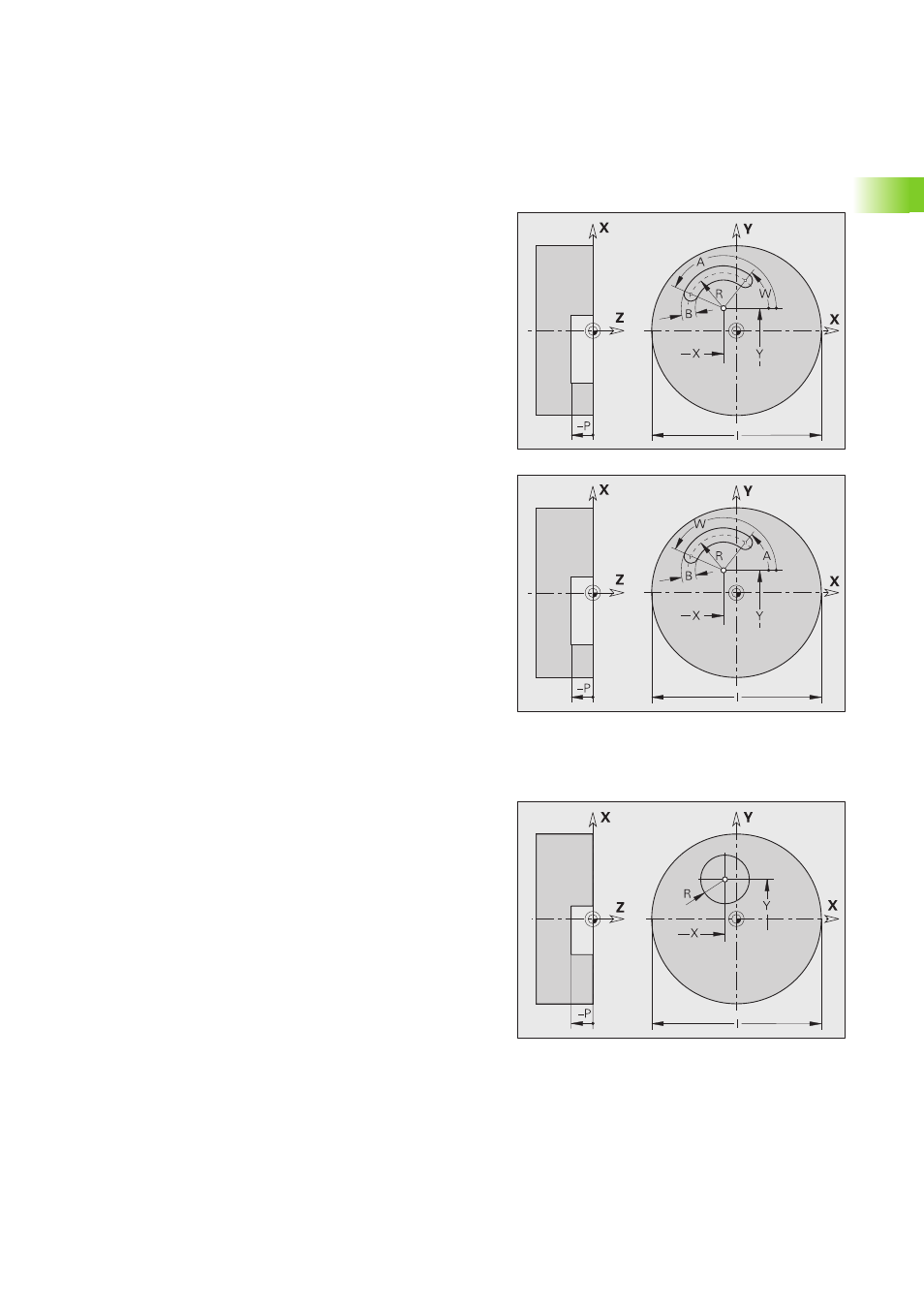

Ranura circular G372/G373-Geo
G372/G373 define una ranura circular en el plano XY.
„ G372: ranura circular en sentido horario
„ G373: ranura circular en sentido antihorario
Círculo completo G374-Geo
G374 define un círculo completo en el plano XY.
Parámetros
X
Punto central de la curvatura de la ranura (cota del radio)
Y Punto central de la curvatura de la ranura
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
A Ángulo inicial; referencia: eje X positivo (por defecto: 0°)
W Ángulo final; referencia: eje X positivo (por defecto: 0°)
B Anchura de la ranura
P Profundidad/altura (por defecto: "P" de G308)
„ P<0: Cajera
„ P>0: Isla
I Diámetro de la superficie (para la limitación del corte)
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
Parámetros
X
Punto central del círculo (cota del radio)
Y Punto central del círculo
R Radio del círculo
P Profundidad/altura (por defecto: "P" de G308)
„ P<0: Cajera
„ P>0: Isla
I Diámetro de la superficie (para la limitación del corte)
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
