1.3 Indicaciones sobre la
programación

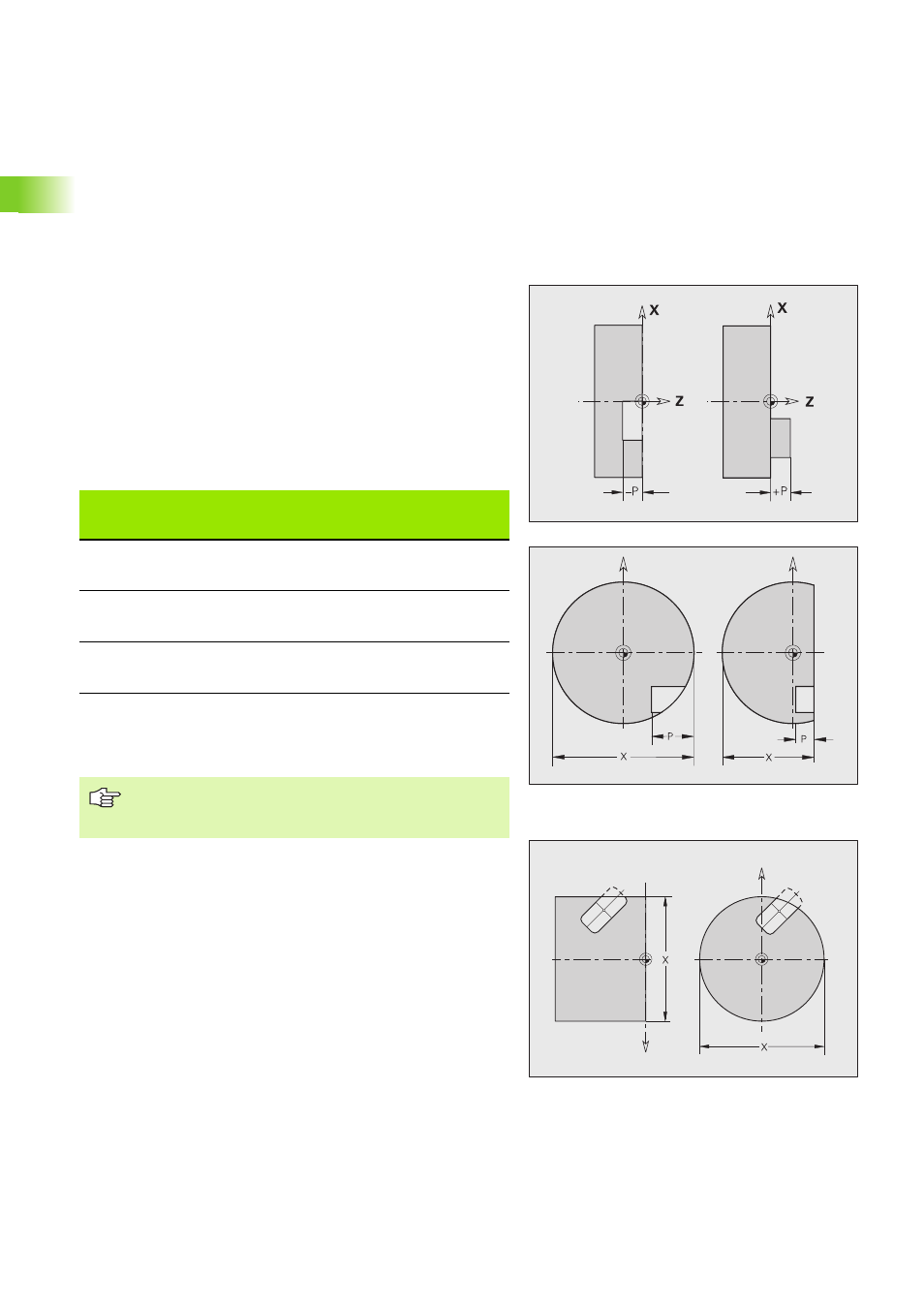

Posición de contornos de fresado
El plano de referencia o bien el diámetro de referencia se definen en
la identificación del segmento de programa. La profundidad y la
orientación del contorno de fresado (cajera, isla) se definen en la
definición del contorno de la siguiente manera:
„ con profundidad P en G308 preprogramado
„ como alternativa, en las figuras: parámetro del ciclo profundidad P
El signo de profundidad "P" determina la orientación del contorno de
fresado:
„ P<0: Cajera
„ P>0: Isla
„ X: Diámetro de referencia de la asignación de la sección
„ Z: Plano de referencia de la denominación de sección
„ P: Profundidad de G308 o de la descripción de la figura
Límite de corte
Si existen partes del fresado del contorno que estén fuera del
contorno giratorio, se debe limitar la superficie a mecanizar con el
diámetro de superficie X / diámetro de referencia X (parámetros de
la asignación de la sección o de la definición de la figura).
El límite de corte también es efectivo en fresados de planos
inclinados.
Orientación del contorno de fresado
Segmento del
programa
P Superficie
Fondo de
fresado
SUPERF.
FRONTAL P<0
P>0
Z
Z+P
Z+P
Z
SUPERF.
POSTERIOR P<0
P>0
Z
Z–P
Z–P
Z
SUPERF. LAT. P<0
P>0
X
X+(P*2)
X+(P*2)
X
Los ciclos de fresado de superficies fresan las superficies
descritas en la definición de contorno. No se tiene en
cuenta las islas dentro de esta superficie.
