.15 TURN PLUS: cont
or
nos en el plano XY
Plano XY: modelo de la figura lineal

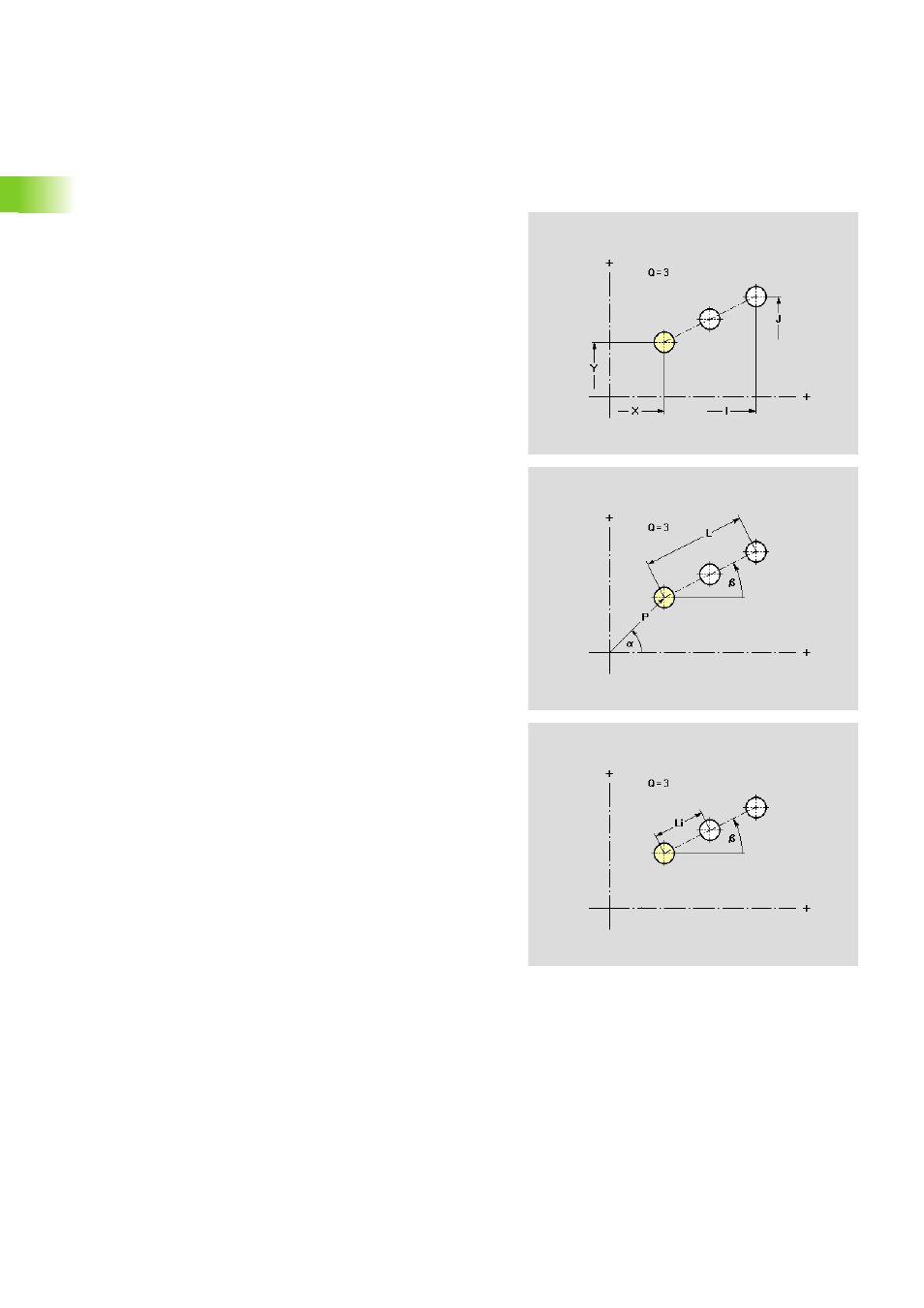

La función define un modelo de la figura lineal en el plano XY.
Parámetros
X
Punto inicial del modelo en coordenadas cartesianas (cota del
radio)
Y Punto inicial del modelo en coordenadas cartesianas
a Punto inicial del modelo en coordenadas polares (referencia
ángulo: eje X positivo)
P Punto inicial del modelo en coordenadas polares
Q Número de figuras
I Punto final del modelo en coordenadas cartesianas (cota del
radio)
J Punto final del modelo en coordenadas cartesianas
Ii Distancia entre dos figuras en dirección X
Ji Distancia entre dos figuras en dirección Y
b Ángulo del eje longitudinal del modelo (referencia: eje X)
L Longitud total del patrón
Li Distancia entre dos figuras (distancia entre modelos)
Descripción de la figura
