CNC PILOT 4290 de HEIDENHAIN 87
1
.15 TURN PLUS: cont
or
nos en el plano XY

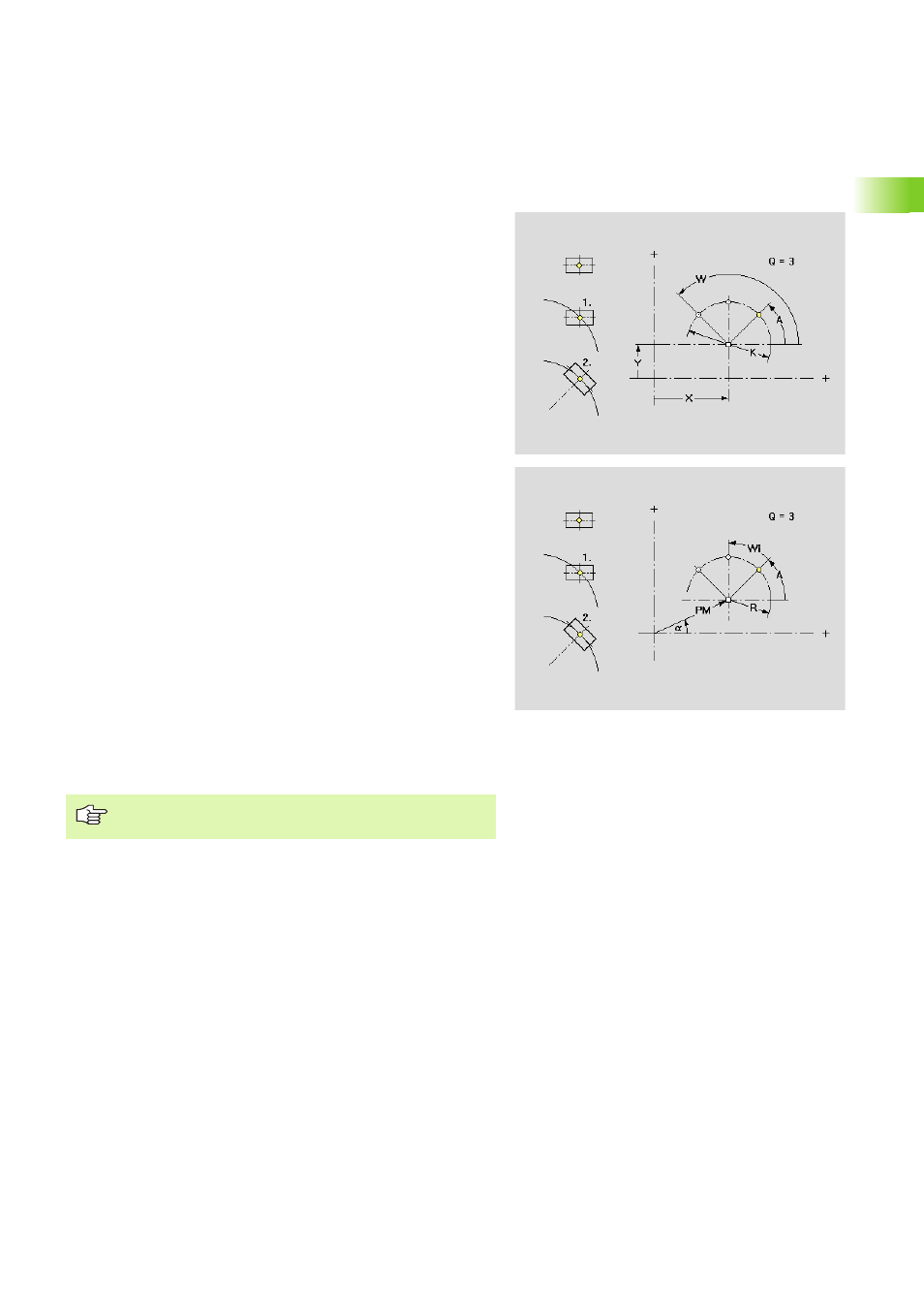

Plano XY: modelo de la figura circular
La función define un modelo de la figura circular en el plano XY.
Casos especiales del ángulo de incio y final (A, W):
„ Sin A y W: división del círculo completo, empezando por 0°
„ Sin W: división del círculo completo
Parámetros
X
Punto central del modelo en coordenadas cartesianas (cota
del radio)
Y Punto central del modelo en coordenadas cartesianas
a Punto central del modelo en coordenadas polares (referencia
ángulo: eje X positivo)
PM Punto central del modelo en coordenadas polares
Q Número de figuras
Orientación:
„ en sentido horario
„ en sentido antihorario
R Radio del modelo
K Diámetro del modelo
A Ángulo inicial, posición de la primera figura (referencia: eje X)
W Ángulo final, posición de la última figura (referencia: eje X)
Wi Ángulo entre dos figuras (el signo no tiene significado)
Posición de las figuras
„ Posición normal: la figura de salida gira alrededor del punto
central del modelo (rotación alrededor del punto central)
„ Posición original: la posición de la figura de salida
permanece invariable (traslación)
Descripción de la figura
En modelos con ranuras circulares se añade "el punto
central de la curvatura" a la posición del modelo.
