CNC PILOT 4290 de HEIDENHAIN 31
1
.5 DIN PLUS: cont
or
nos en el plano XY

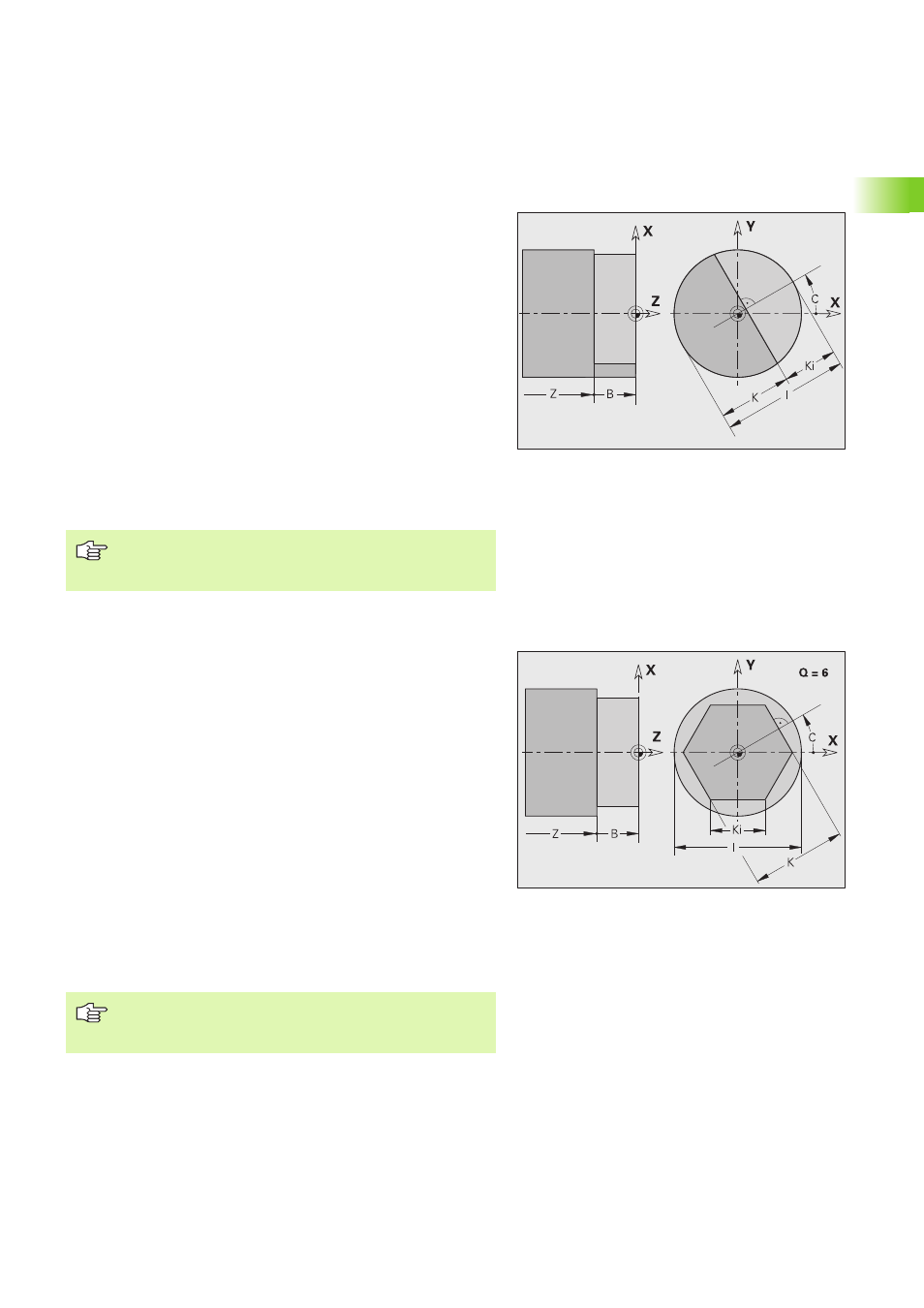

Superficie individual G376-Geo
G376 define una superficie en el plano XY.
Superficie con múltiples aristas G477-Geo
G477 define superficies con múltiples aristas en el plano XY.
Parámetros
Z
Arista de referencia (por defecto: "Z" desde la denominación
de sección)
K Espesor sobrante
Ki Profundidad
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
I Diámetro de superficie
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
C Ángulo de posición de la superficie perpendicular (por
defecto: "C" desde la denominación de sección)
El signo de la "anchura B" se evalúa, independientemente
de si la superficie se encuentra sobre la superficie frontal
o en la parte posterior.
Parámetros
Z
Arista de referencia (por defecto: "Z" desde la denominación
de sección)
K Diámetro interior del círculo (entrecaras)
Ki Longitud de la arista
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
Q Número de superficies (Q >= 2)
I Diámetro de superficie
„ ninguna introducción: "X" desde la denominación de sección
„ "I" sobreescribe "X" desde la denominación de sección
C Ángulo de posición de la superficie perpendicular (por
defecto: "C" desde la denominación de sección)
El signo de la "anchura B" se evalúa, independientemente
de si la superficie se encuentra sobre la superficie frontal
o en la parte posterior.
