CNC PILOT 4290 de HEIDENHAIN 75
1
.15 TURN PLUS: cont
or
nos en el plano XY

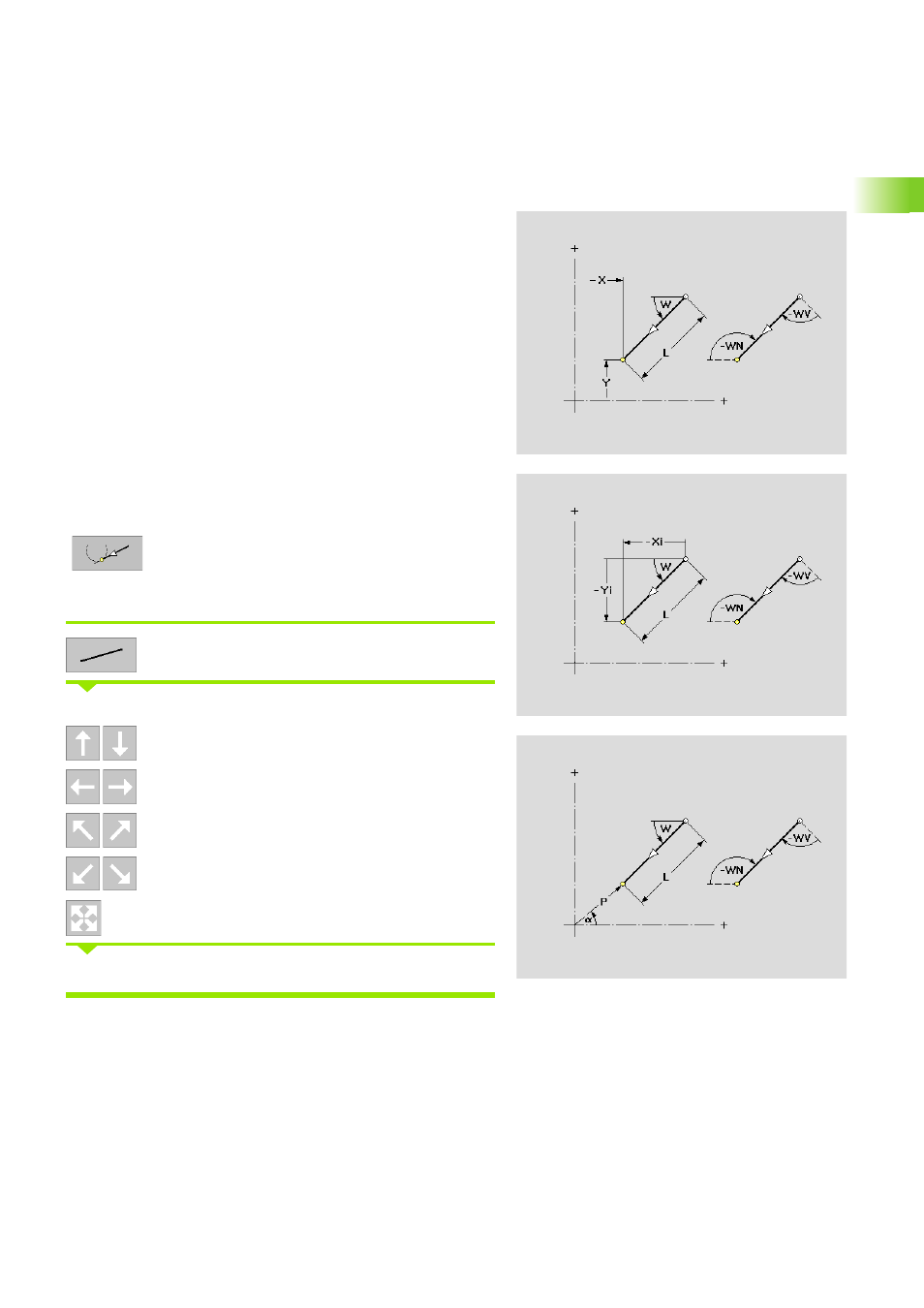

Plano XY: elemento lineal
La función define un elemento lineal en el plano XY.
Definir elemento lineal:
Llamada al menú de trayectorias
Seleccionar la dirección del elemento lineal:
Trayectoria vertical
Trayectoria horizontal
Trayectoria en ángulo
Trayectoria en ángulo
Trayectoria en cualquier dirección
Medir el recorrido y determinar la transición al siguiente elemento.
Parámetros
X
Punto final en coordenadas cartesianas (cota del radio)
Y Punto final en coordenadas cartesianas
Xi Punto final incremental
Yi Punto final incremental
P Punto final en coordenadas polares
a Punto final en coordenadas polares (referencia ángulo: eje X
positivo)
W Ángulo de la trayectoria (referencia: véase figura auxiliar)
WV Ángulo en sentido antiohorario al elemento anterior. Arco
como elemento anterior: ángulo a la tangente
WN Ángulo en sentido antiohorario al elemento siguiente. Arco
como elemento siguiente: ángulo a la tangente
L Longitud del elemento
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
