CNC PILOT 4290 de HEIDENHAIN 95
1
.16 TURN PLUS: cont
or
nos en el plano YZ

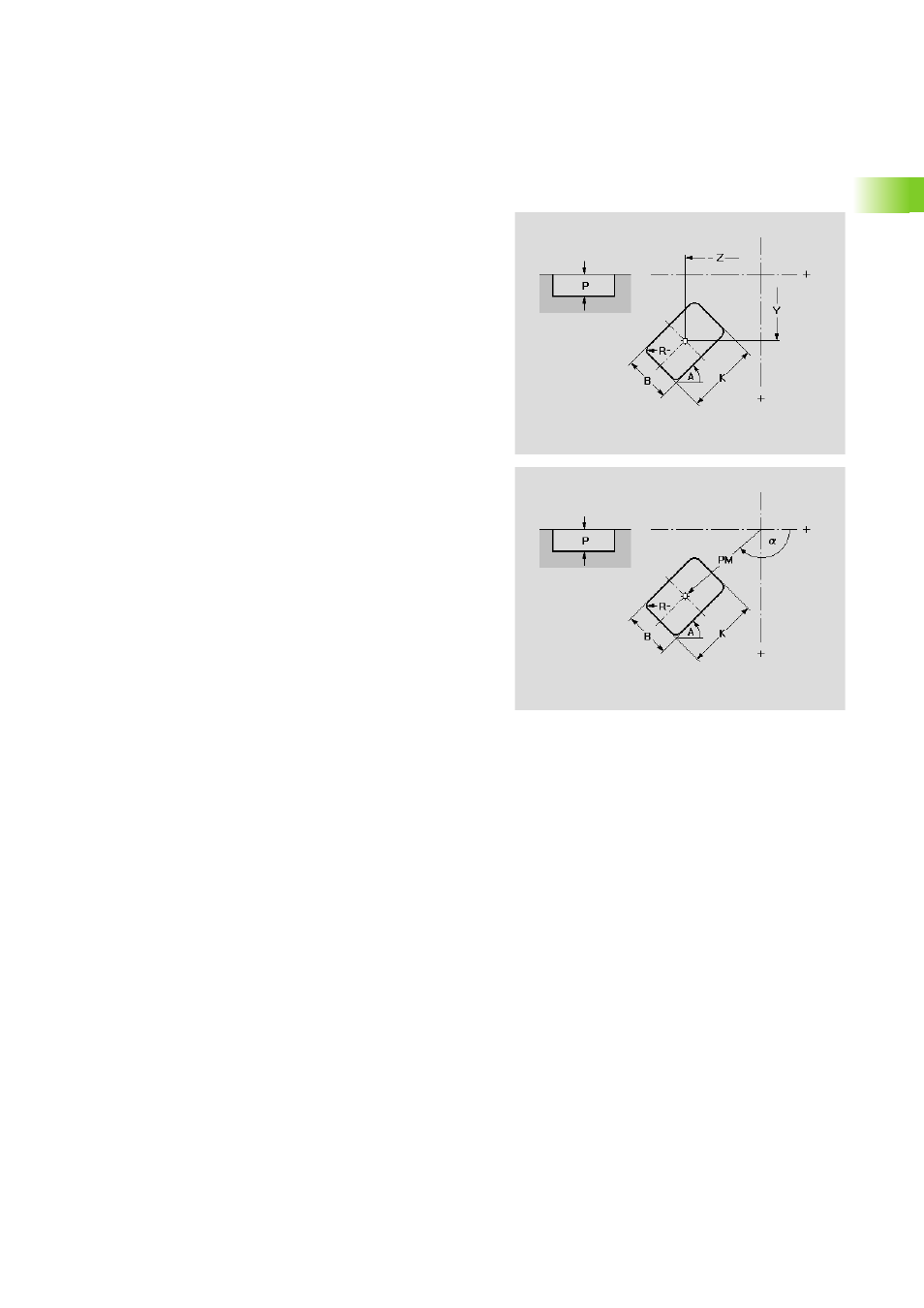

Plano YZ: rectángulo
La función define un rectángulo en el plano YZ.
Parámetros
Y
Punto central en coordenadas cartesianas
Z Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
Z positivo)
A Ángulo de posición (referencia: eje Z positivo y lado
longitudinal del rectángulo)
K Longitud del rectángulo
B Anchura del rectángulo
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
