CNC PILOT 4290 de HEIDENHAIN 81
1
.15 TURN PLUS: cont
or
nos en el plano XY

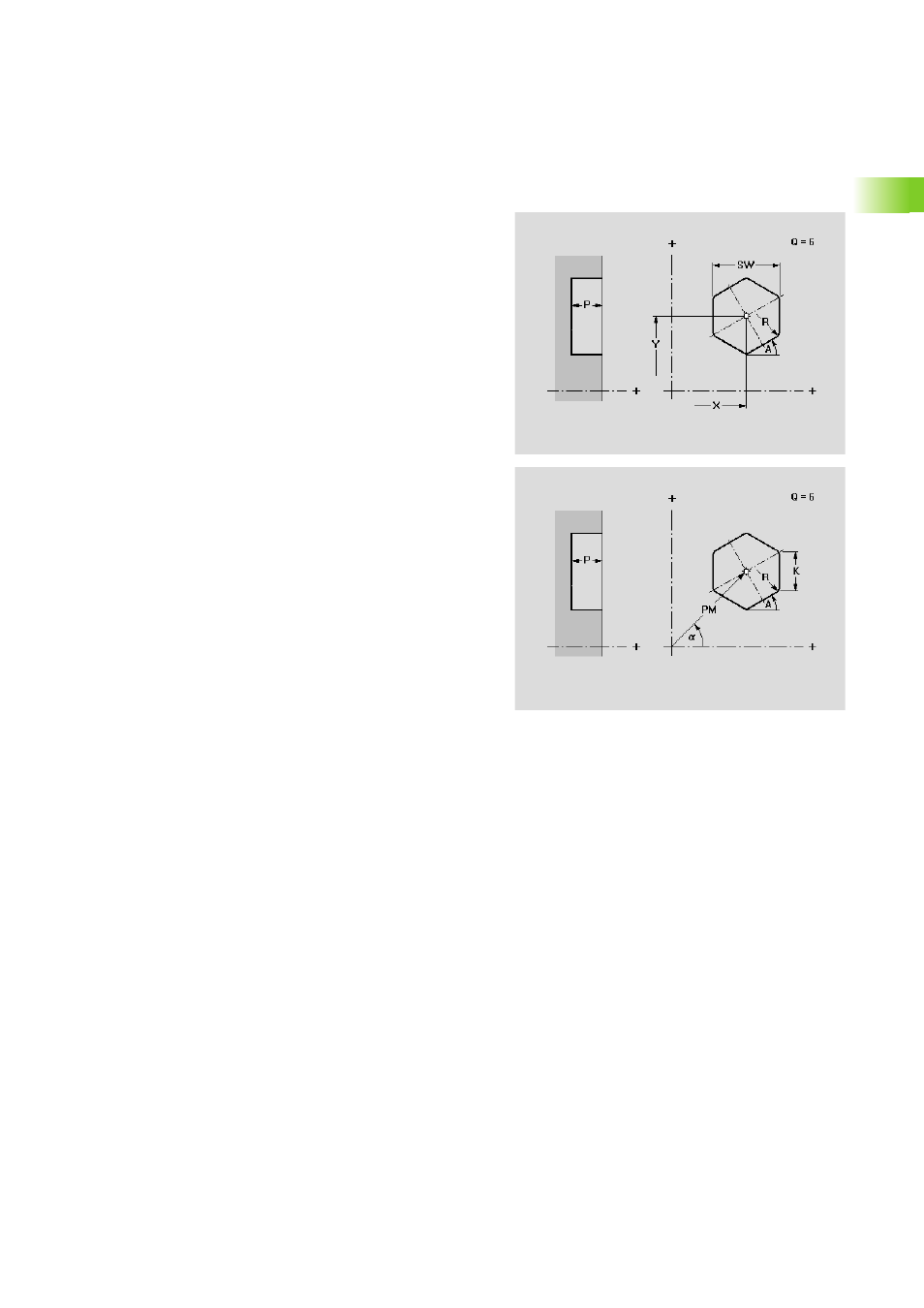

Plano XY: polígono
La función define un polígono en el plano XY.
Parámetros
X
Punto central en coordenadas cartesianas (cota del radio)
Y Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
X positivo)
A Ángulo a uno de los lados del polígono (referencia: eje X)
Q Número de esquinas (Q>=3)
K Longitud de aristas
SW Ancho de llave (diámetro del círculo interior)
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
