.8 DIN PLUS (eje Y): comandos de posicionamient
o 1.8 DIN PLUS (eje Y): comandos de
posicionamiento

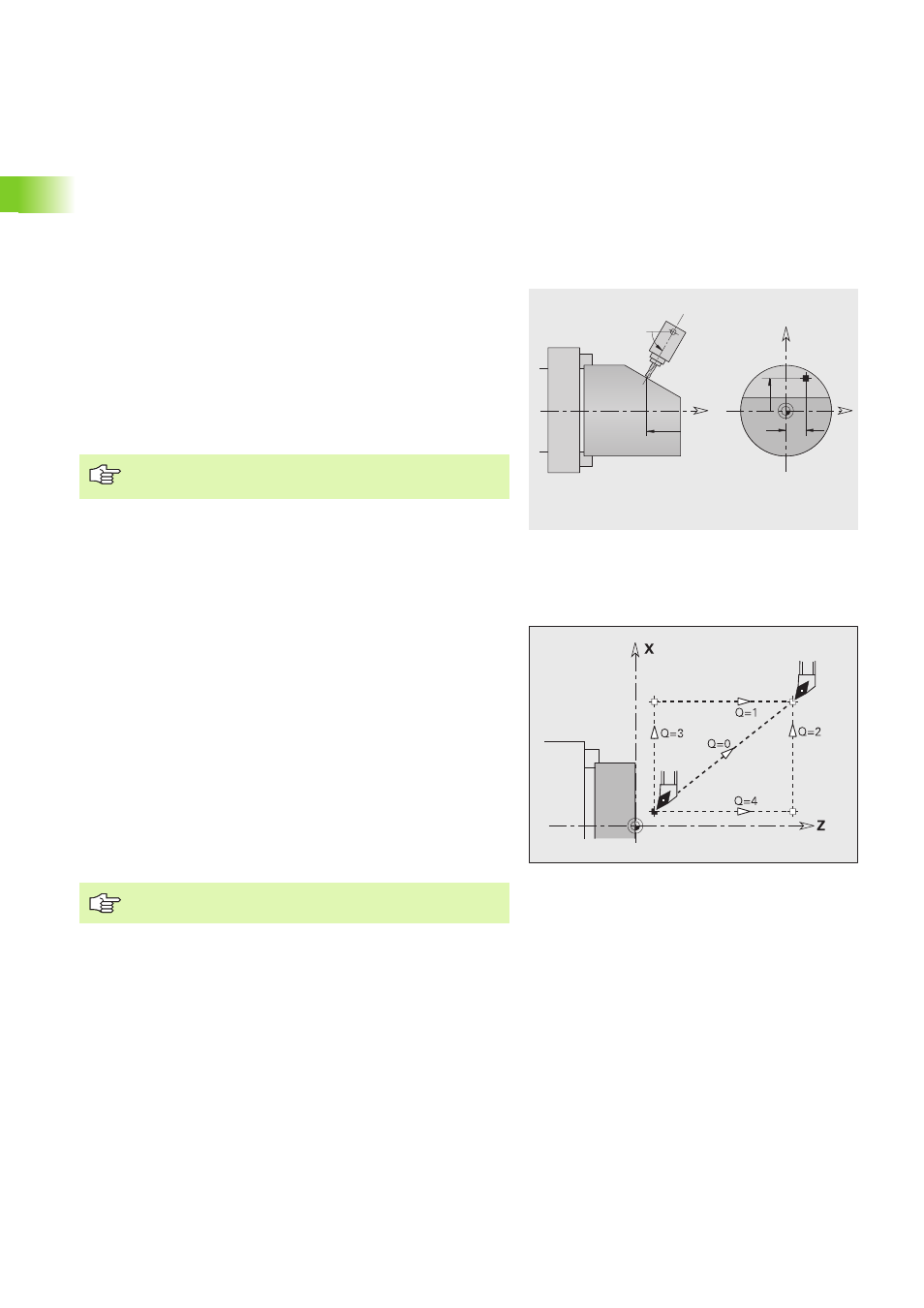

Marcha rápida G0
G0 se desplaza en marcha rápida por el trayecto más corto hasta el
"punto de llegada X, Y, Z" e inclina el eje B.
Aproximación al punto para el cambio de
herramienta G14
G14 se desplaza en marcha rápida al punto para el cambio de
herramienta. Las coordenadas del punto del cambio de herramienta se
establecen en el modo Ajuste.
X Z
Y
–Z
Y
X
B
Parámetros
X
Diámetro - punto de llegada
Z Longitud - punto de llegada
Y Longitud - punto de llegada
B Ángulo del eje B
Programación X, Y, Z, B: en cotas absolutas,
incrementales o autoretención
Parámetros
Q
Orden (por defecto: 0)
„ 0: los ejes X y Z se desplazan simultáneamente (diagonal)
„ 1: primero dirección X, luego Z
„ 2: primero dirección Z, luego X
„ 3: sólo dirección X, Z permanece invariable
„ 4: sólo dirección Z, X permanece invariable
„ 5: sólo dirección Y
„ 6: los ejes X, Y y Z se desplazan simultáneamente (diagonal)
Cuando Q=0...4 no se desplaza el eje Y.
