CNC PILOT 4290 de HEIDENHAIN
37
1
.6 DIN PLUS: cont
or
nos en el plano YZ

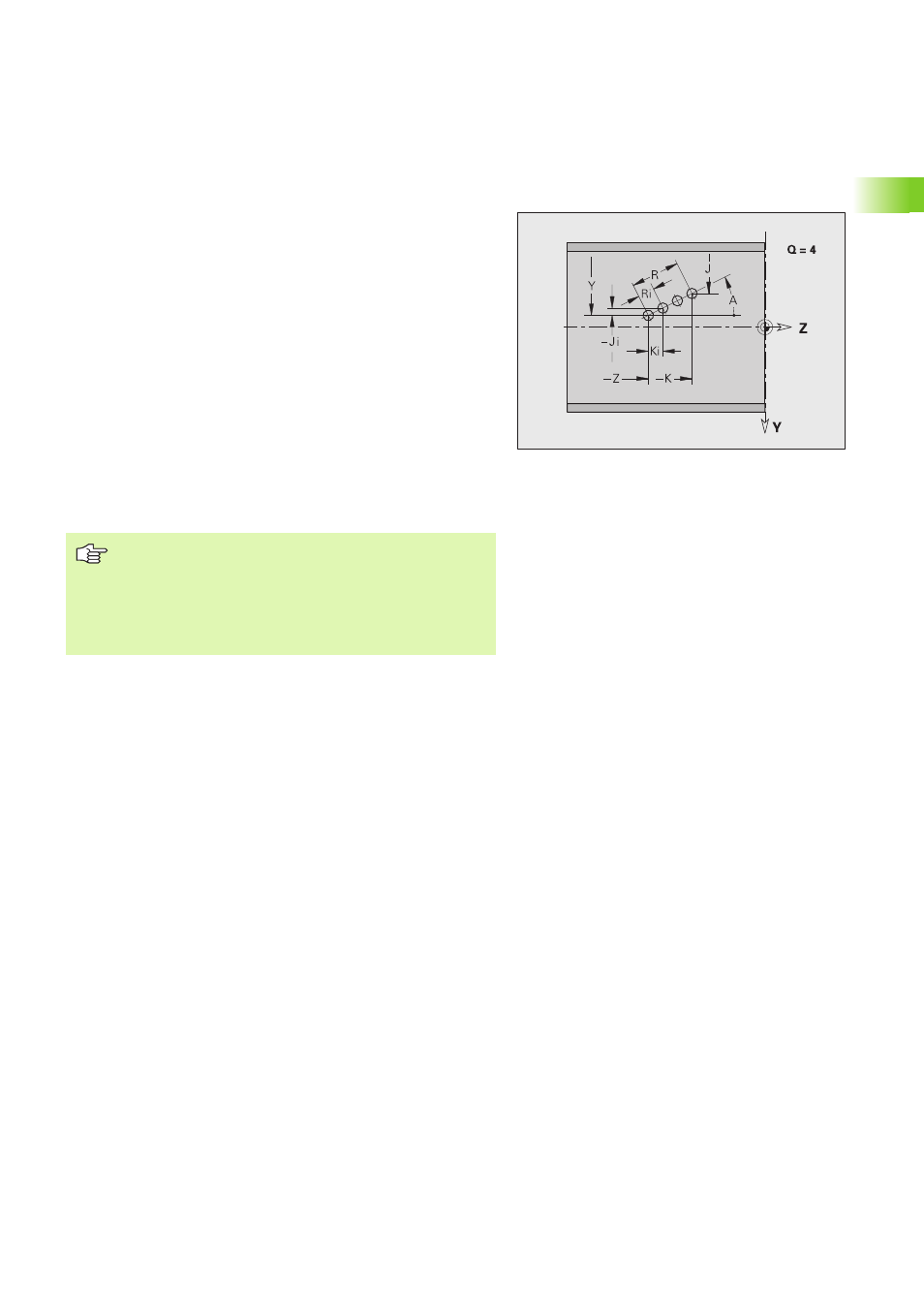

Modelo lineal en el plano YZ G481-Geo
G481 define un modelo lineal en el plano YZ. G481 actúa sobre la
figura definida en la frase siguiente (G380..385, G387).
Parámetros
Q
Número de figuras
Y
Punto inicial del modelo
Z
Punto inicial del modelo
J
Punto final del modelo (dirección Y)
K
Punto final del modelo (dirección Z)
Ji
Distancia entre dos figuras (en dirección Y)
Ki
Distancia entre dos figuras (en dirección Z)
A
Ángulo del eje longitudinal del modelo (referencia: eje Z
positivo)
R
Longitud total del patrón
Ri
Distancia entre dos figuras (distancia entre modelos)
Instrucciones de programación
Programar el taladro/figura en la frase consecutiva sin
punto central.
El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
