.16 TURN PLUS: cont
or
nos en el plano YZ

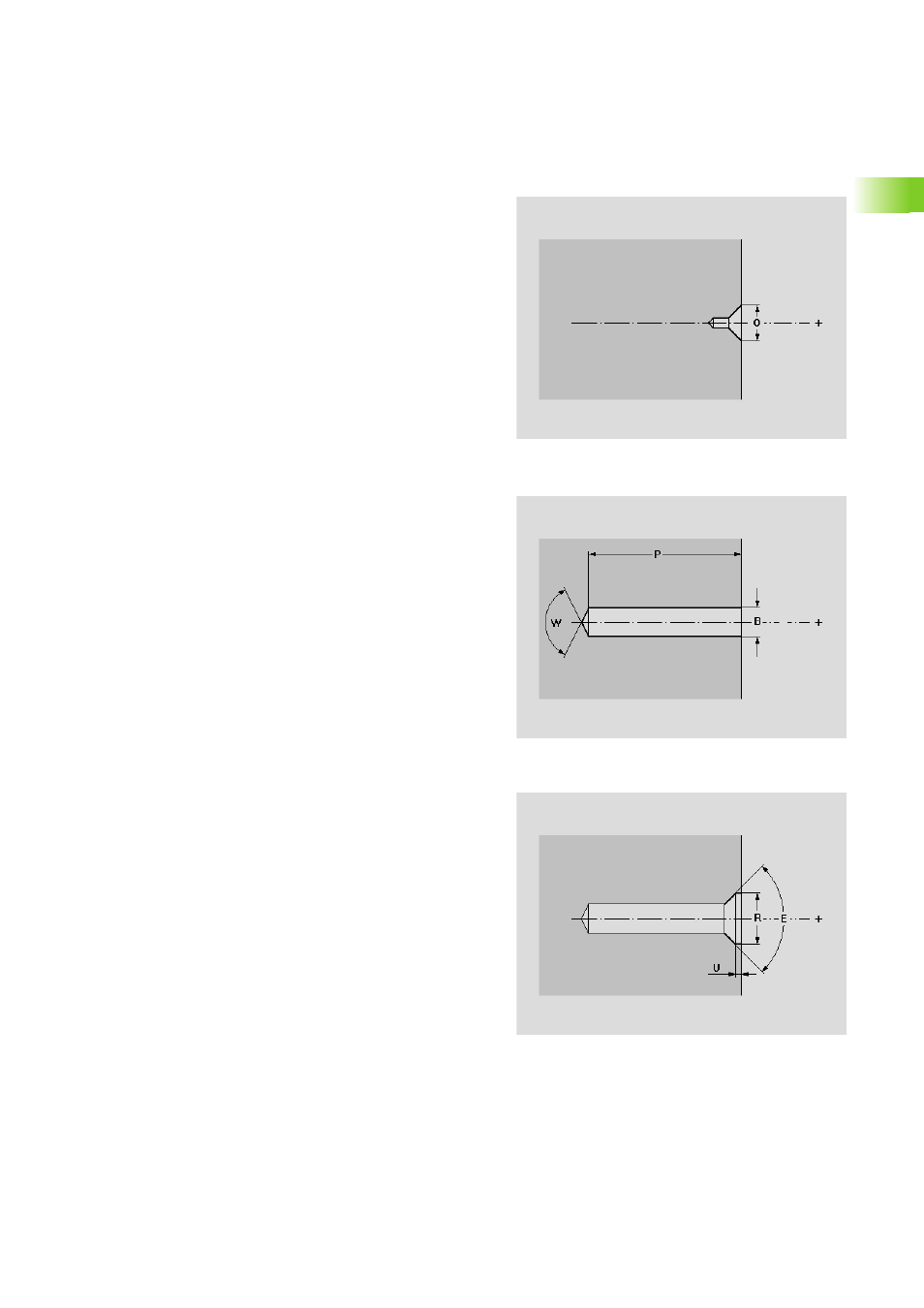

Centraje en el plano XY
Taladrado con barrena hueca en el plano XY
Avellanado en el plano XY
Parámetro Centraje
Q
Diámetro de centrado
Parámetro Taladrado con barrena hueca
B
Diámetro de taladrado
P Profundidad de taladrado (sin punta del taladro)
W Ángulo punta
„ W=0°: GAPT genera en el ciclo de taladrado una "reduccón
del avance (V=1)"
„ W>0°: ángulo de punta
Ajuste: H6...H13 o "sin ajuste"
Parámetro Avellanado
R
Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
