DIN PLUS: tr
a
y
e
ct
or
ias lineales y cir
c
ular
es

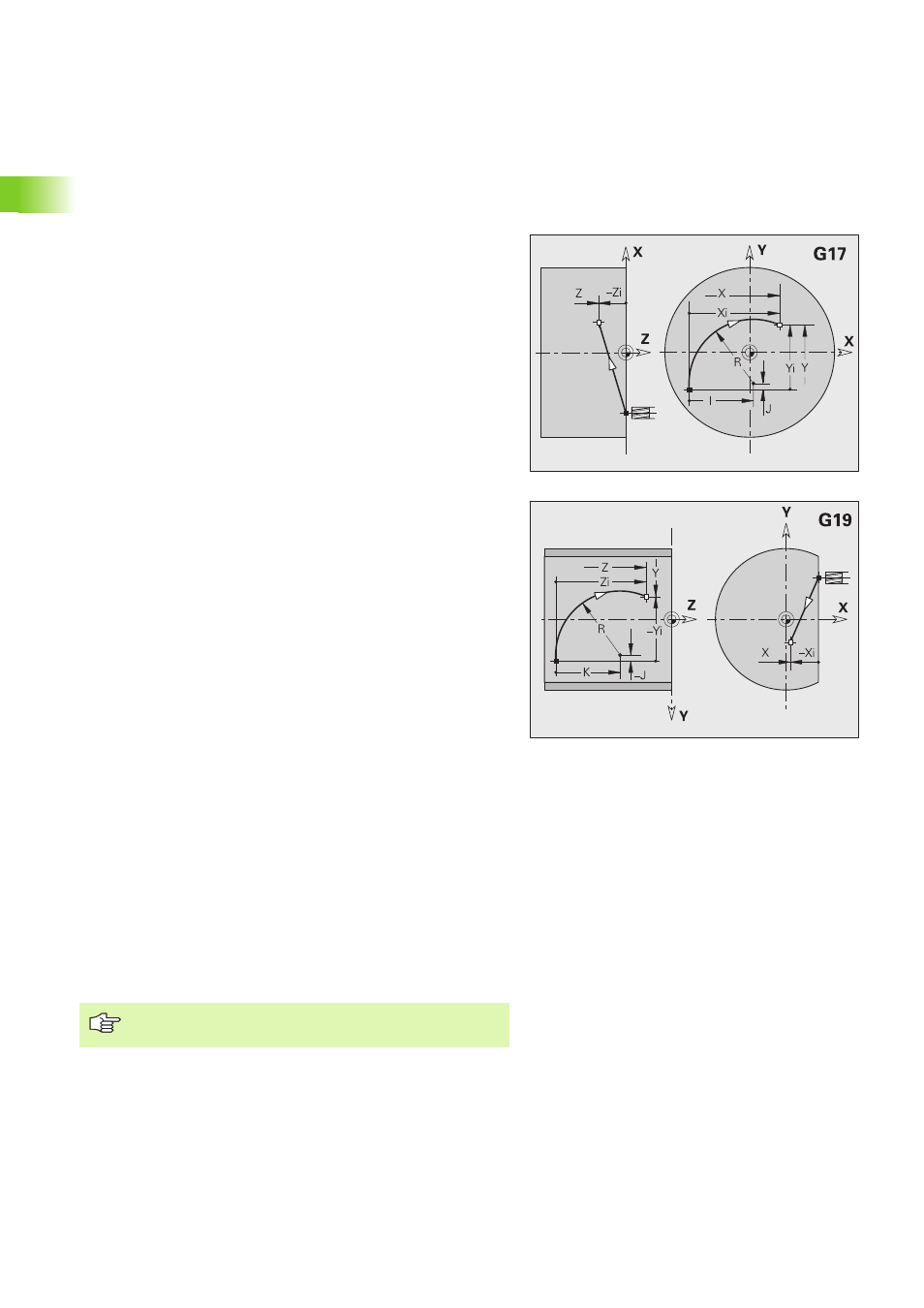

Fresado: movimiento circular G2, G3 – acotación
incremental del punto central
G2/G3 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final".
G2/G3 se ejecutan en dependencia del plano de mecanizado:
„ G17 Interpolación en el plano XY
„ Aproximación en dirección Z
„ Definición del punto central: con I, J
„ G18 Interpolación en el plano XZ
„ Aproximación en dirección Y
„ Definición del punto central: con I, K
„ G19 Interpolación en el plano YZ
„ Aproximación en dirección X
„ Definición del punto central: con J, K
Si no se ha programado el punto central del círculo, el CNC PILOT
calcula el punto central que genere el arco de círculo más corto.
Parámetros
X
Punto final (cota del diámetro)
Y Punto final
Z Punto final
I Punto central incremental (cota del radio)
J Punto central incremental
K Punto central incremental
R Radio
Q Punto de corte. Punto final cuando el segmento rectilíneo
corta un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Y, Z: en cotas absolutas, incrementales,
autoretención o "?"
