DIN PLUS (eje Y): ciclos de fr
esado

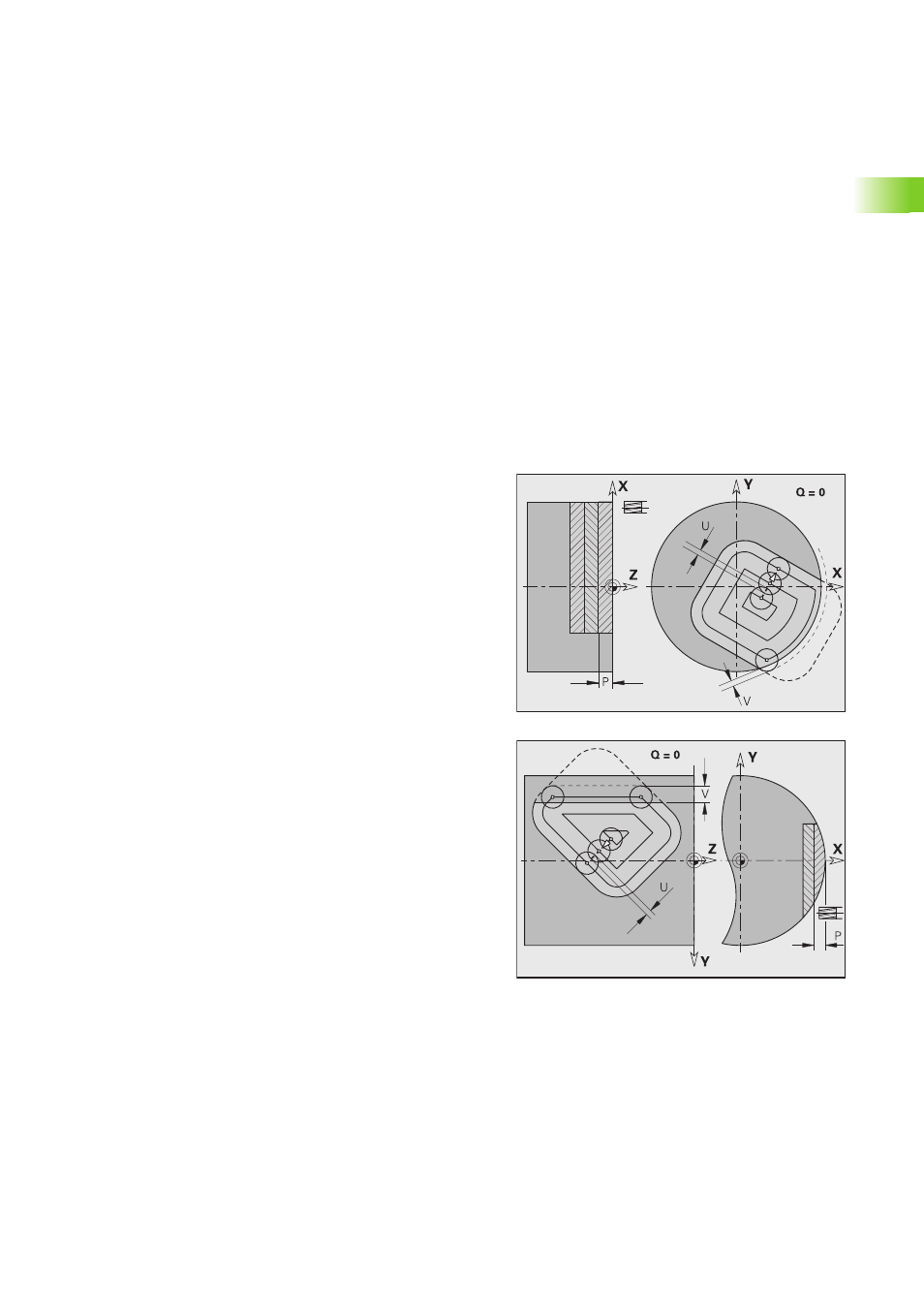

Acabado en el fresado de cajeras G846 (eje Y)
G846 acaba contornos cerrados definidos en el plano XY o YZ de las
secciones del programa:
„ FRONTAL_Y
„ P. POSTERIOR_Y
„ S. CILINDR._Y
Se influye la dirección de fresado con el "sentido de giro del fresado
H", la "dirección del mecanizado Q" y el sentido de giro de la fresa.
Desarrollo del ciclo
1 La posición de inicio (X, Y, Z, C) es la posición anterior al ciclo
2 Se calcula la subdivisión de corte (aproximación de planos de
fresado, aproximación de profundidades de fresado); calcula las
trayectorias de profundización en profundizaciones pendulares o
helicoidales.
3 Desplazamiento a la distancia de seguridad y aproximación a la
primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la superficie completa
7 Retrocede según el "plano de retroceso J"
Parámetros - Fresado
NS
Número de frase – referencia a la descripción del contorno
P Profundidad de fresado (máxima) (aproximación en el plano
de fresado)
R Radio del arco de entrada/salida (por defecto: 0)
„ R=0: se aproxima el elemento de contorno directamente.
La alimentación tiene lugar en el punto de aproximación por
encima del plano de fresado y a continuación se realiza la
alimentación vertical en profundidad.
„ R>0: La fresa recorre un arco de entrada/salida con
transición tangencial al elemento de contorno.
U Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V Factor de sobrepaso, cuando el fresado del contorno
sobrepasa el contorno de giro:
„ 0: el contorno definido se fresa completamente
„ 0 < V <= 1: Sobrepaso = V*diámetro de fresado
H Dirección de desarrollo del fresado (por defecto: 0)
„ H=0: En contra del avance
„ H=1: A favor del avance
F Avance de alimentación en profundidad (por defecto: avance
activo)
