CNC PILOT 4290 de HEIDENHAIN 63
1
.1
1
DIN PLUS (eje Y): ciclos de fr
esado

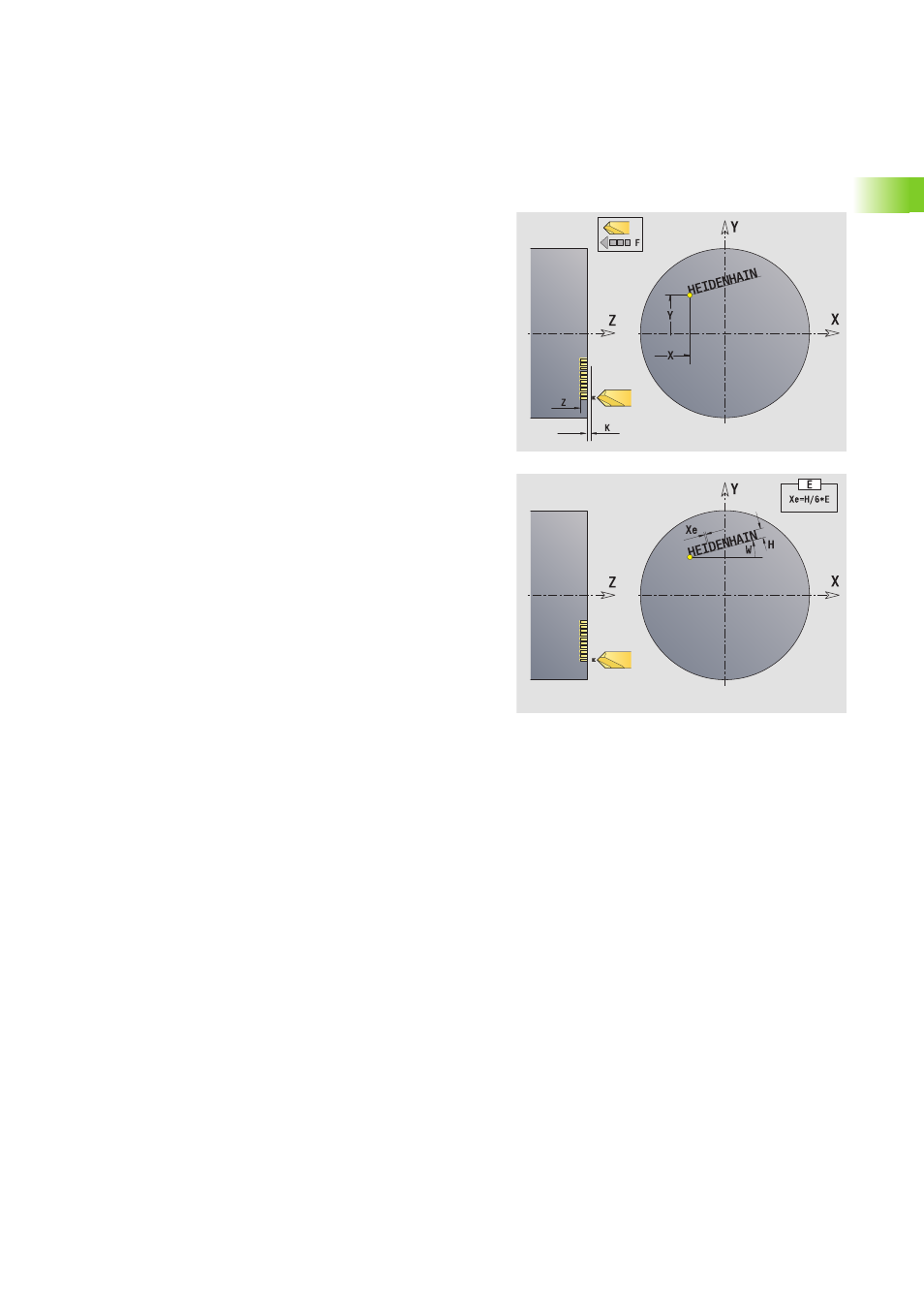

Grabar en el plano XY G803
G803 graba una secuencia de signos dispuestos linealmente en el
plano YZ. El texto a gravar se introduce como secuencia de caracteres
en el campo "ID".
Los acentos y signos especiales, que no se pueden introducir en el
editor DIN, se define signo por signo en "NS". Si en "ID" está definido
un texto y en "NS" un signo, primero se graba el texto y después el
signo.
G803 empieza a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Tabla de signos: véase el Modo de Empleo
Parámetros
ID
Texto. Texto a gravar ()
NS Número de signo. Código ASCII del signo a gravar
X Diámetro inicial (cota del diámetro)
Y Punto de partida
Z Base fresado. Posición Z, a la que se aproxima para el fresado.
K Plano de retroceso. Posición Z, a la que se retrocede para el
posicionamiento.
H Altura de escritura. Altura del signo en [mm]
W Ángulo de posición del trazado de escritura en representación
lineal. Ejemplo: 0° = signo vertical; los signos se disponen
continuamente en dirección positiva X.
E Factor de distancia. La distancia entre signos se calcula según
la siguiente fórmula: H / 6 * E
F A partir del software versión 625 952-05:
Factor de avance de aproximación (avance = avance actual * F)
