84
1
.15 TURN PLUS: cont
or
nos en el plano XY

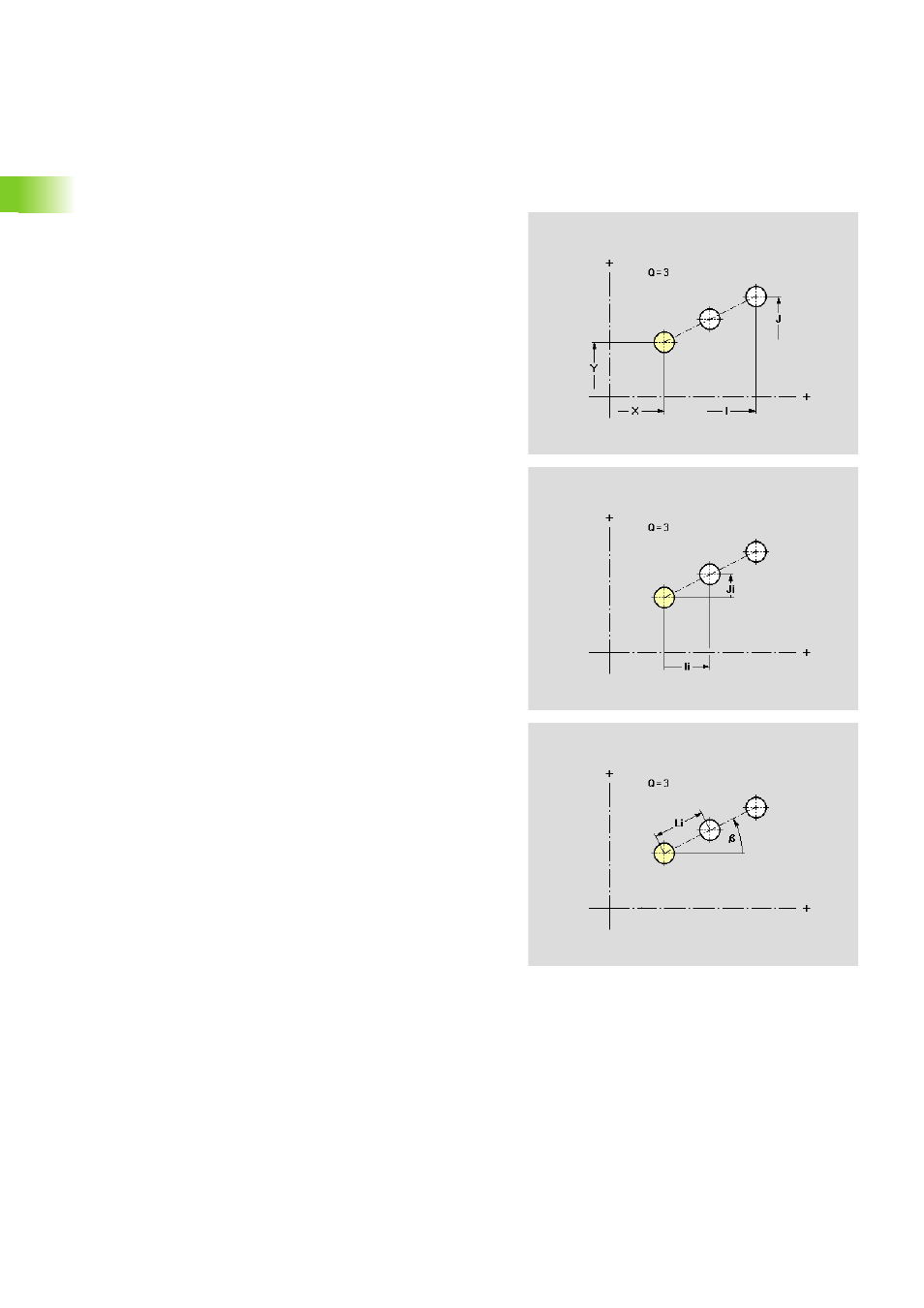

Plano XY: figura de taladros lineal
La función define una figura de taladros lineal en el plano XY.
Parámetros
X
Punto inicial del modelo en coordenadas cartesianas (cota del
radio)
Y Punto inicial del modelo en coordenadas cartesianas
a Punto inicial del modelo en coordenadas polares (referencia
ángulo: eje X positivo)
P Punto inicial del modelo en coordenadas polares
Q Número de taladros
I Punto final del modelo en coordenadas cartesianas (cota del
radio)
J Punto final del modelo en coordenadas cartesianas
Ii Distancia entre dos taladros en dirección X
Ji Distancia entre dos taladros en dirección Y
b Ángulo del eje longitudinal del modelo (referencia: eje X)
L Longitud total del patrón
Li Distancia entre dos taladros (distancia entre modelos)
Descripción del taladro (Véase “Plano XY: taladro individual”
en pág. 77)
