CNC PILOT 4290 de HEIDENHAIN 77
1
.15 TURN PLUS: cont
or
nos en el plano XY

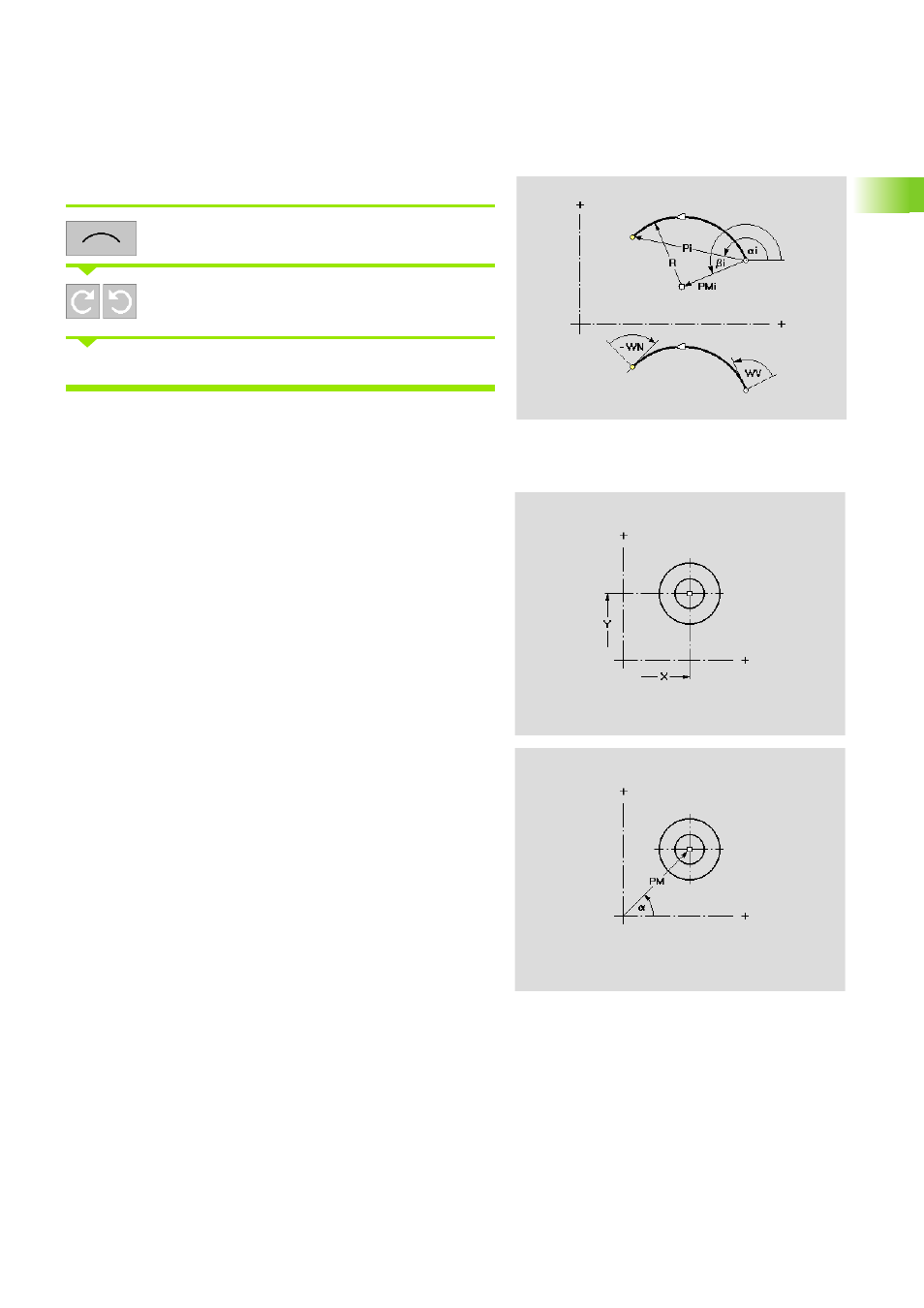

Definir elemento circular:
Llamada al Menú de arcos
Seleccionar el sentido de giro del arco
Determinar el arco y la transición al siguiente elemento.
Plano XY: taladro individual
La función define un taladro individual en el plano XY, que puede
contener los siguientes elementos:
„ Centrado
„ Taladro del núcleo
„ Avellanado
„ Rosca
Parámetro Punto de referencia del taladro
X
Posición – Punto central en coordenadas cartesianas (cota del
radio)
Y Posición – Punto central en coordenadas cartesianas
PM Posición – Punto central en coordenadas polares
a Posición – Punto central en coordenadas polares (referencia
ángulo: eje X positivo)
