CNC PILOT 4290 de HEIDENHAIN
101
1
.16 TURN PLUS: cont
or
nos en el plano YZ

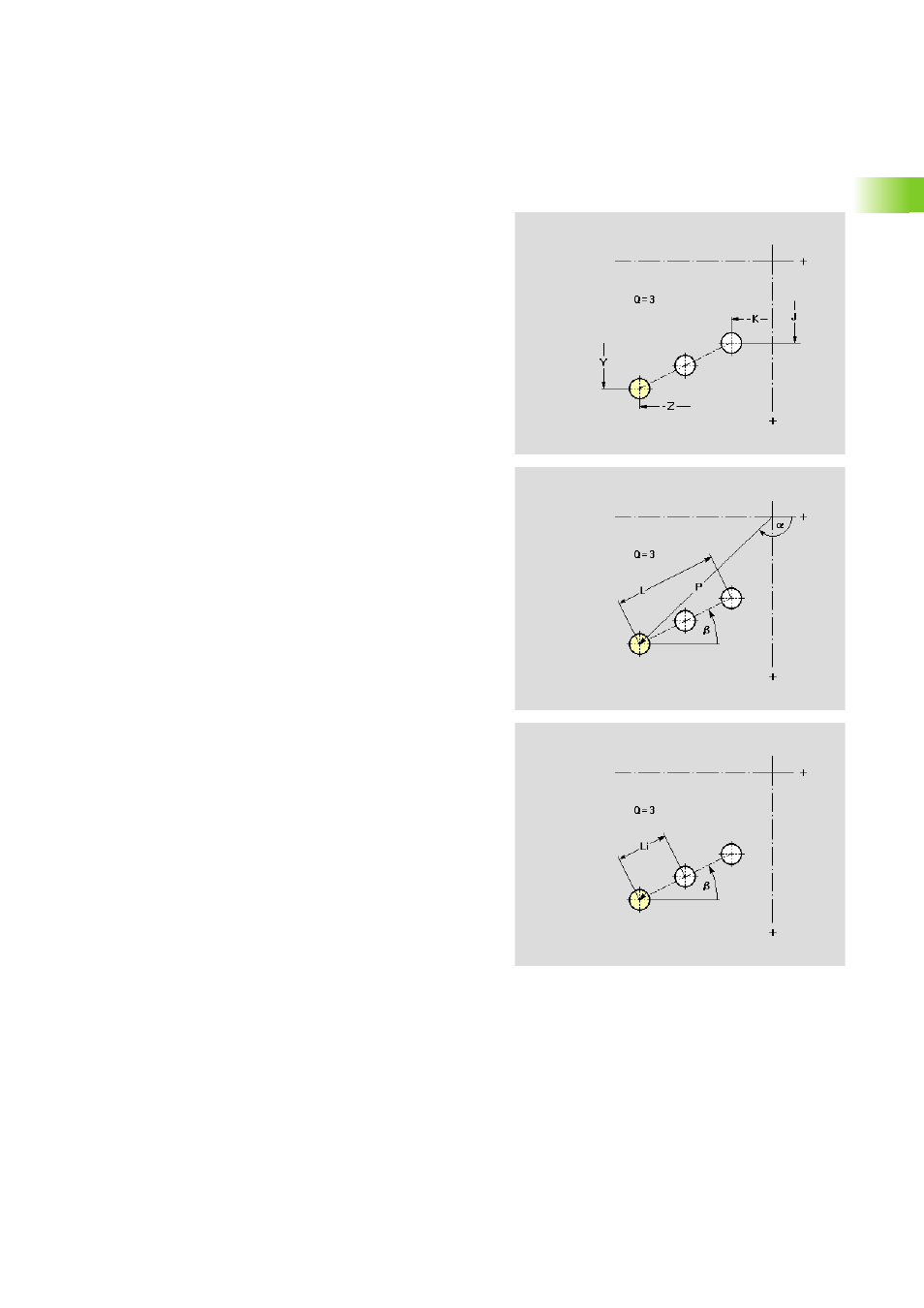

Plano YZ: figura de taladros lineal
La función define un modelo de la figura lineal en el plano YZ.
Parámetros
Y
Punto inicial del modelo en coordenadas cartesianas
Z
Punto inicial del modelo en coordenadas cartesianas
a
Punto inicial del modelo en coordenadas polares (referencia
ángulo: eje Z positivo)
P
Punto inicial del modelo en coordenadas polares
Q
Número de figuras
J
Punto final del modelo en coordenadas cartesianas
K
Punto final del modelo en coordenadas cartesianas
Ji
Distancia entre dos figuras en dirección Y
Ki
Distancia entre dos figuras en la dirección Z
b
Ángulo del eje longitudinal del modelo (referencia: eje Z)
L
Longitud total del patrón
Li
Distancia entre dos figuras (distancia entre modelos)
Descripción de la figura
