CNC PILOT 4290 de HEIDENHAIN 23
1
.4 DIN PLUS: Denominaciones de sección
Sección SUPERFICIE_Y
La denominación de sección marca el plano YZ (G19) y define el plano
inclinado en máquinas con eje B.
Sin eje B: el diámetro de referencia define la posición del contorno en
dirección X, el ángulo entre ejes C la posición en la pieza.

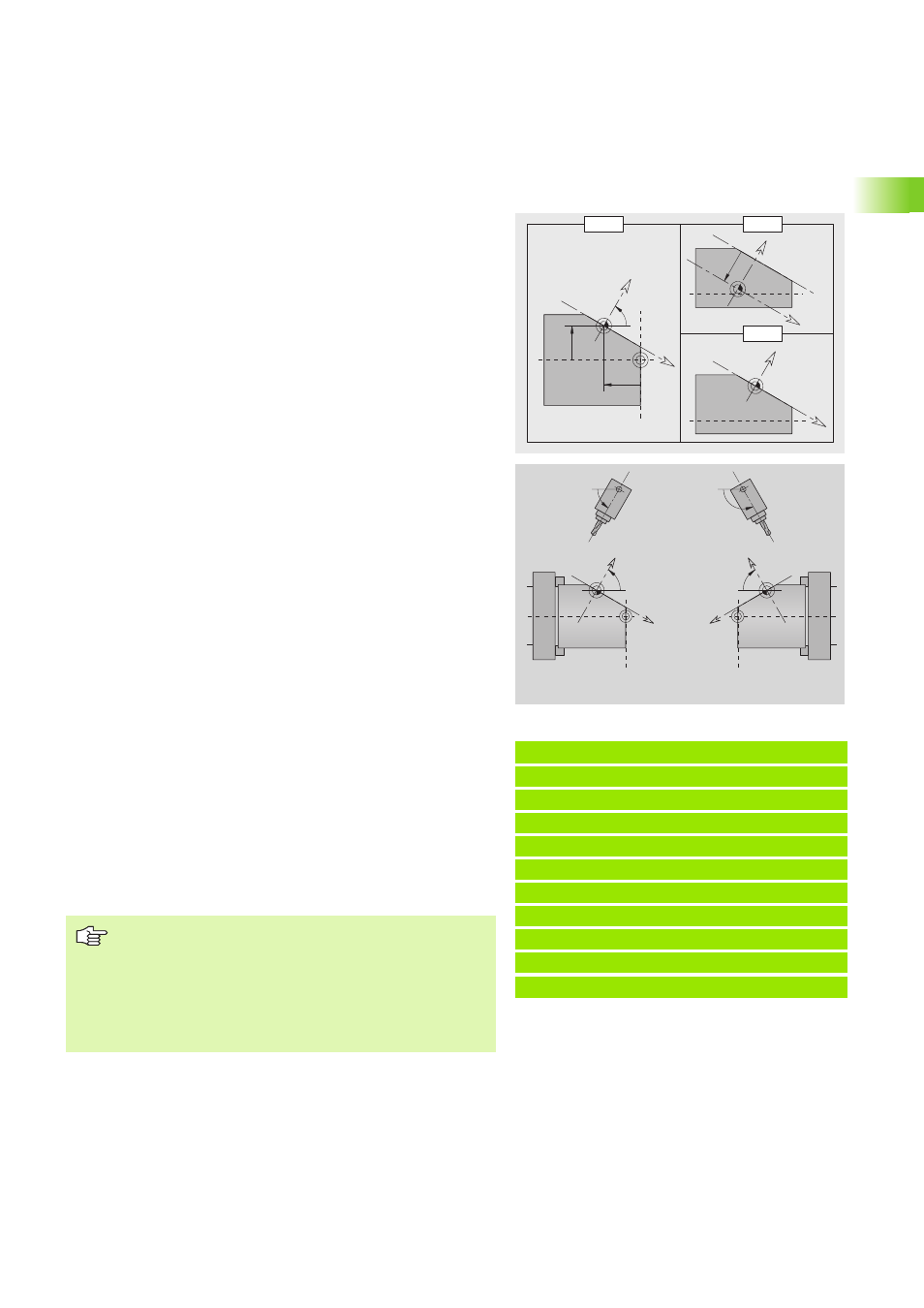

Con eje B (ver imágenes): SUPERFICIE_Y realiza adicionalmente las
siguientes transformaciones y rotaciones para el plano inclinado:
„ Desplaza el sistema de coordenadas a la posición I, K
„ Gira el sistema de coordenadas según el ángulo B; punto de
referencia I, K
„ H=0: desplazamiento del sistema de coordenadas girado según –I.
El sistema de coordenadas retrocede.
El sistema de coordenadas retrocede: el CNC PILOT evalúa el
diámetro de referencia para el límite de corte. Adicionalmente también
sirve de referencia para la profundidad que se programa para
contornos de fresado y taladros.
Ya que el diámetro de referencia se refiere al punto cero actual, se
recomienda retroceder el sistema de coordenadas girado según el
valor –I al trabajar sobre el plano inclinado. Si no se necesita el límite
de corte, p. ej. en taladros, puede desconectarse (H=1) el
desplazamiento del sistema de coordenadas y fijar el diámetro de
referencia=0.
Ejemplo: „"SUPERFICIE_Y"
ENCABEZAMIENTO DEL PROGRAMA
...
CONTORNO Q1 X0 Z600
PZA. EN BRUTO
...
PIEZA ACABADA
...
SUPERFICIE_Y X118 C0 B130 I59 K0
...
MECANIZADO
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
Parámetros
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
Parámetros
X
Diámetro de referencia
C Ángulo entre ejes C – determina la posición del cabezal
B Ángulo del plano: eje Z positivo
I Referencia del plano en dirección X (cota del radio)
K Referencia del plano en dirección Z
H Desplazamiento automático del sistema de coordenadas (por
defecto: 0)
„ 0: el sistema de coordenadas girado se desplaza según –I
„ 1: el sistema de coordenadas no se desplaza
Deberá tenerse en cuenta:
„ en el sistema de coordenadas inclinado X es el eje de
aproximación. Las coordenadas X se miden como
coordenadas de diámetro.
„ El espejo del sistema de coordenadas no influye en el
eje de referencia del ángulo de inclinación ("ángulo entre
ejes B" del ciclo G714).
