44
1
.9 DIN PLUS: her
ramientas del almacén
1.9 DIN PLUS: herramientas del
almacén
Cambiar herramientas del almacén G714
El ciclo G714 contiene las siguientes funciones:
„ Desplazamiento al punto de cambio de herramienta
„ Devolver la herramienta activa al almacén
„ Retirar la herramienta del almacén
„ Inclinar el eje B según el ángulo programado
„ Girar la herramienta según el "ángulo de posición" (a "normal" o
"elevada")
„ Compensar los datos de la herramienta según la "orientación O", la
posición del eje B y el ángulo de posición
„ Si está programado, activar la "corrección D" (aditiva)
„ Ajustar el freno de mordazas de la manera programada
C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
V
V– X+Z+Y
V0 X + Z
V1 X, Z
V2 Z, X
V3 X
V4 Z
V5 Y
V6 X+Z+Y
V9 –
El constructor de la máquina ajusta el ciclo G714 a la
máquina. La siguiente descripción de parámetros y de
ejecución puede diferir del funcionamiento de la máquina.
Rogamos consulten el manual de su máquina.
Parámetros
ID
Número de identidad de la herramienta del almacén
Al pulsar la softkey "Continuar", el control numérico visualiza
la lista ALMACEN DE POSICIONES. Seleccionar la
herramienta deseada y aceptarla.

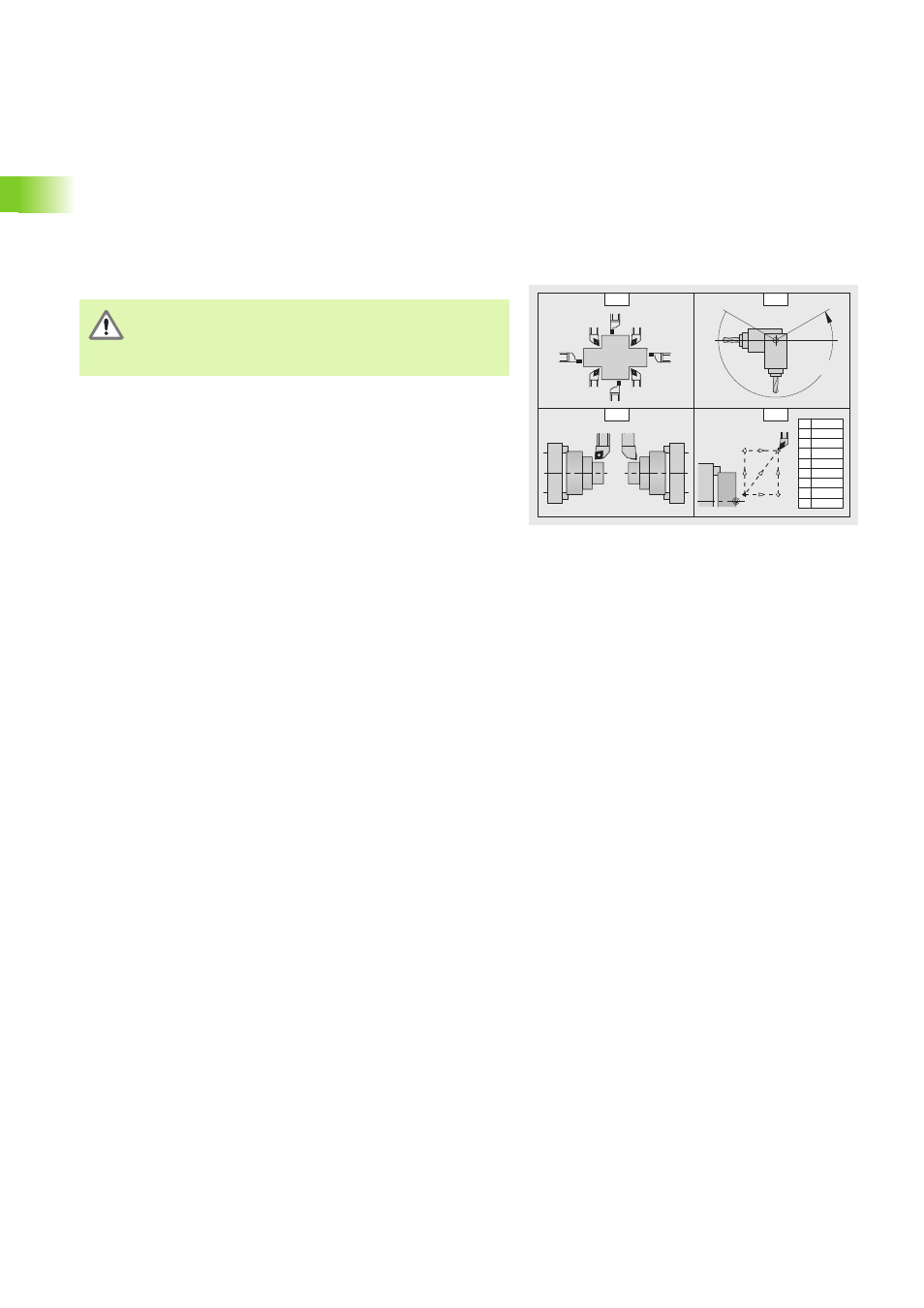

O Orientación en herramientas de torneado. Posición de la
cuchilla de la herramienta (ver imagen).
„ Posiciones de herramienta 1, 3, 5, 7: para herramientas de
desbaste, acabado, fungiformes (las herramientas
neutrales se reconocen gracias al ángulo de ajuste)
„ Posiciones de herramienta 2, 4, 6, 8: para herramientas de
profundización y roscado (se define una herramienta "a
derechas" o "a izquierdas" en los datos de la misma)
B Ángulo entre ejes B. Ángulo, según el cual se inclinará el eje
B.
C Offset de ángulo de posición en herramientas de torneado
„ 0°: longitud de herramienta "normal"
„ 180°: longitud de herramienta "elevada"
D Corrección aditiva (1..16). Activa la corrección aditiva. La
corrección aditiva se desactiva en el siguiente cambio de
herramienta (ver G149).
