98
1
.16 TURN PLUS: cont
or
nos en el plano YZ

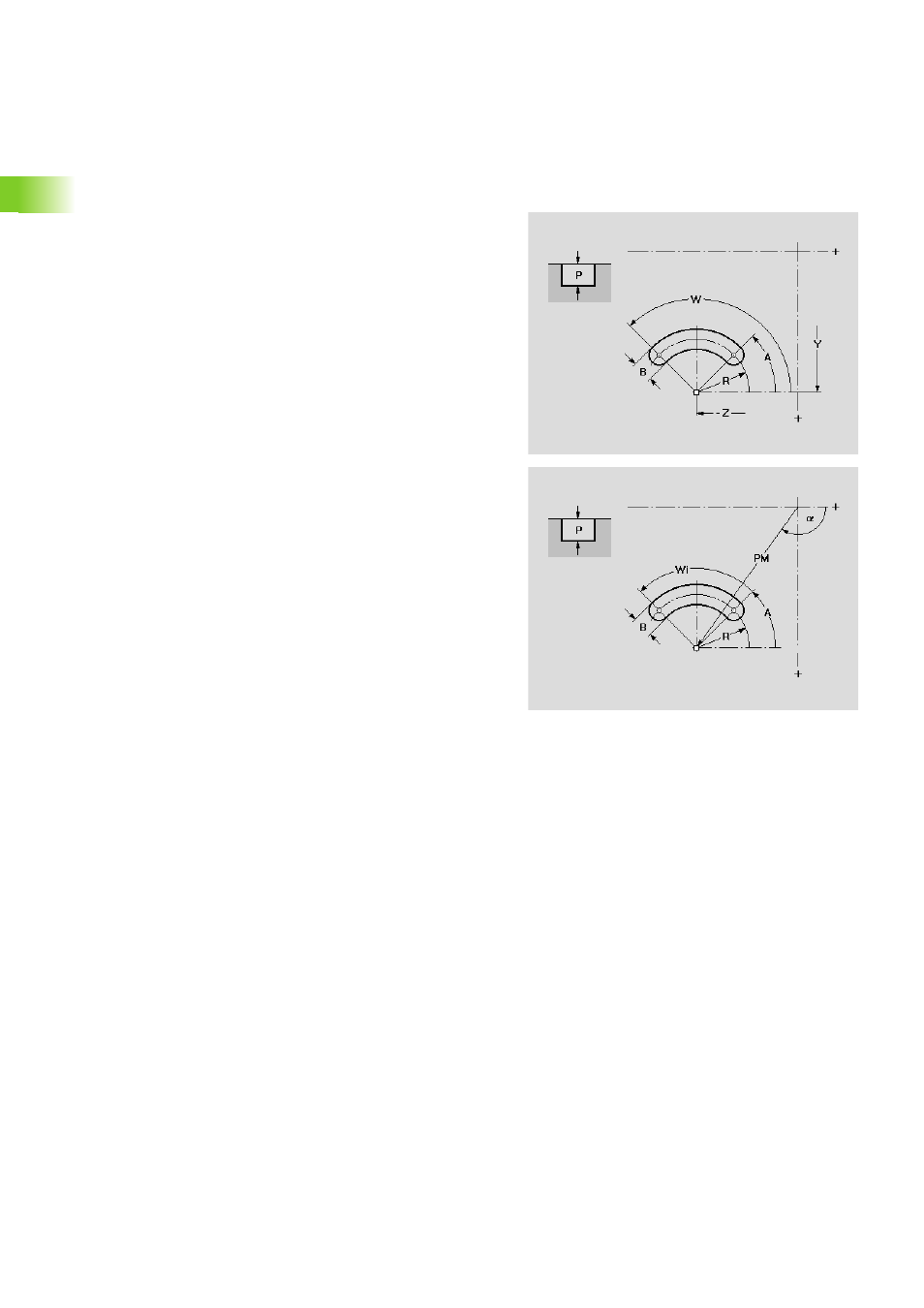

Plano YZ: ranura circular
La función define una ranura circular en el plano YZ.
Parámetros
Y
Punto central de la curvatura en coordenadas cartesianas
Z Centro de curvatura en coordenadas cartesianas
PM Punto central de la curvatura en coordenadas polares
a Punto central de la curvatura en coordenadas polares
(referencia ángulo: eje Z positivo)
A Ángulo inicial de la ranura (referencia: eje Z)
W Ángulo final de la ranura (referencia: eje Z)
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
B Anchura de la ranura
P Profundidad de la figura
