CNC PILOT 4290 de HEIDENHAIN 89
1
.16 TURN PLUS: cont
or
nos en el plano YZ
1.16 TURN PLUS: contornos en el
plano YZ

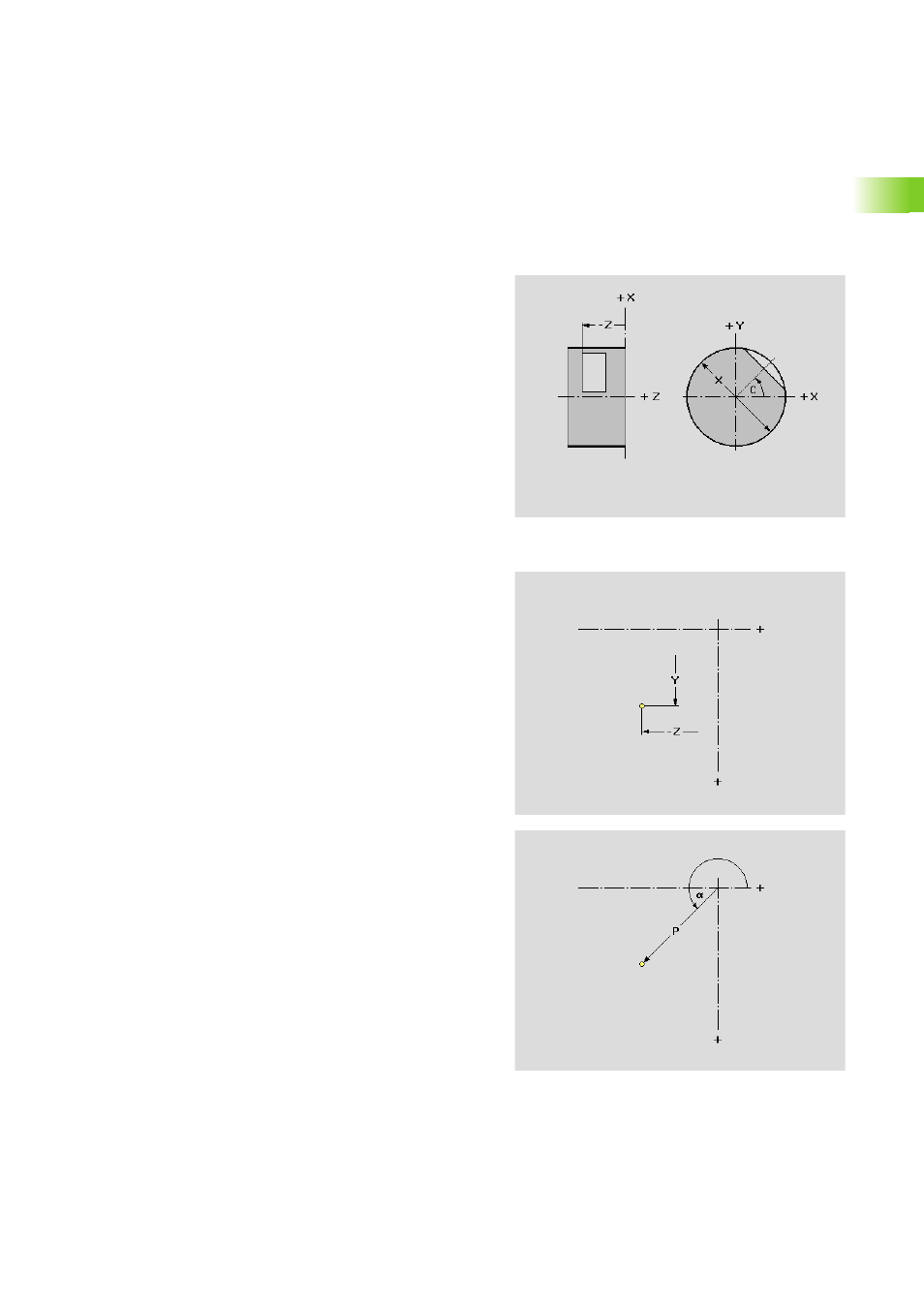

Datos de referencia en la superficie lateral Y
Determinar en "Datos de referencia" la posición del plano.
Plano YZ: punto de inicio del contorno
La función determina el punto de inicio en el plano YZ.
Parámetros
C
Ángulo del husillo (posición del cabezal); (por defecto: 0)
Z Cota de limitación – posición de referencia para superficies
con una sola arista o varias aristas
X Diámetro de referencia
„ Posición de referencia para figuras/contornos
„ Sirve para la limitación del corte cuando la figura sobresale
de la pieza
Parámetros
Y
Punto inicial del contorno en coordenadas cartesianas
Z Punto inicial del contorno en coordenadas cartesianas
P Punto de arranque del contorno en coordenadas polares
a punto inicial del contorno en coordenadas polares (referencia:
eje Z positivo)
