102
1
.16 TURN PLUS: cont
or
nos en el plano YZ

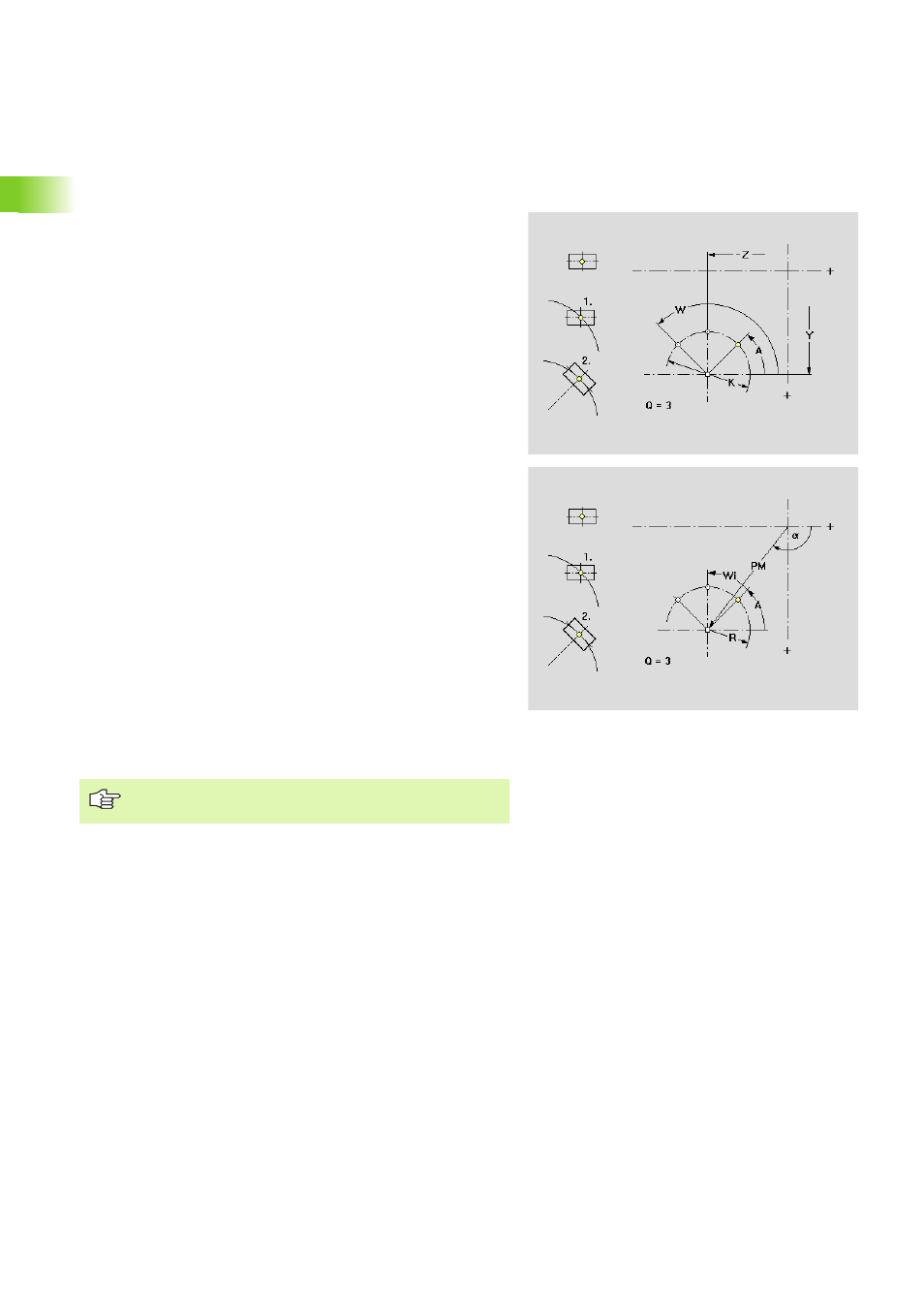

Plano YZ: modelo de la figura circular
La función define un modelo de la figura circular en el plano YZ.
Casos especiales del ángulo de incio y final (A, W):
„ Sin A y W: división del círculo completo, empezando por 0°
„ Sin W: división del círculo completo
Parámetros
Y
Punto central del modelo en coordenadas cartesianas
Z Punto central del modelo en coordenadas cartesianas
a Punto central del modelo en coordenadas polares (referencia
ángulo: eje Z positivo)
PM Punto central del modelo en coordenadas polares
Q Número de figuras
Orientación:
„ en sentido horario
„ en sentido antihorario
R Radio del modelo
K Diámetro del modelo
A Ángulo inicial, posición de la primera figura (referencia: eje Z)
W Ángulo final, posición de la última figura (referencia: eje Z)
Wi Ángulo entre dos figuras (el signo no tiene significado)
Posición de las figuras
„ Posición normal: la figura de salida gira alrededor del punto
central del modelo (rotación alrededor del punto central)
„ Posición original: la posición de la figura de salida
permanece invariable (traslación)
Descripción de la figura
En modelos con ranuras circulares se añade "el punto
central de la curvatura" a la posición del modelo.
