88
1
.15 TURN PLUS: cont
or
nos en el plano XY

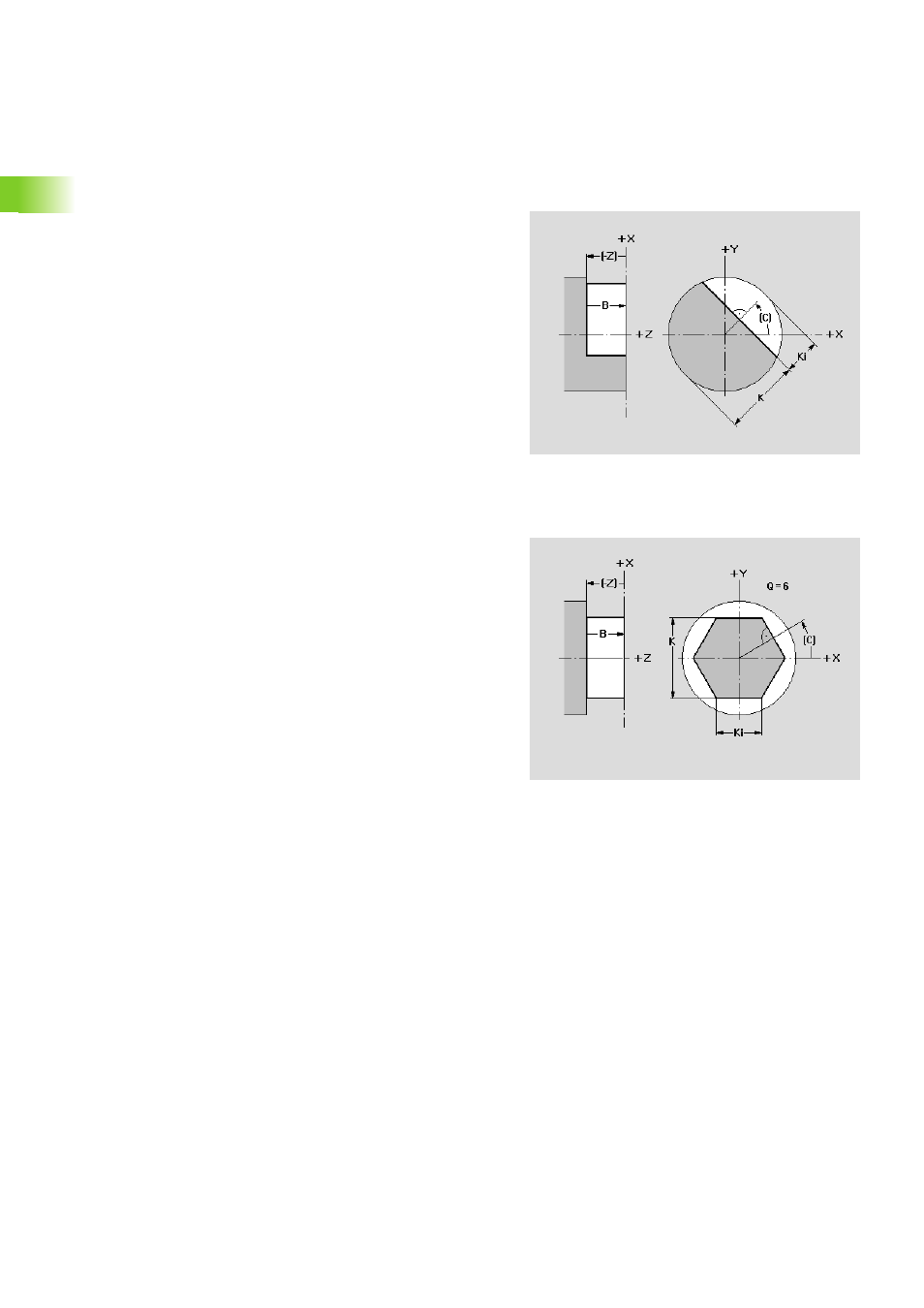

Plano XY: superficie individual
La función define una superficie individual en el plano XY.
Plano XY: superficies con múltiples aristas
La función define una superficie con múltiples aristas en el plano XY.
Parámetros
Ki
Profundidad (del material a fresar)
K Espesor restante (material sobrante)
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
Parámetros
Q
Número de superficies (Q >= 2)
K Ancho de llave (diámetro del círculo interior)
Ki Longitud de aristas
B Anchura (referencia: arista de referencia Z)
„ B<0: superficie en dirección negativa Z
„ B>0: superficie en dirección positiva Z
