amas de ejemplo
Trabajar con el eje B

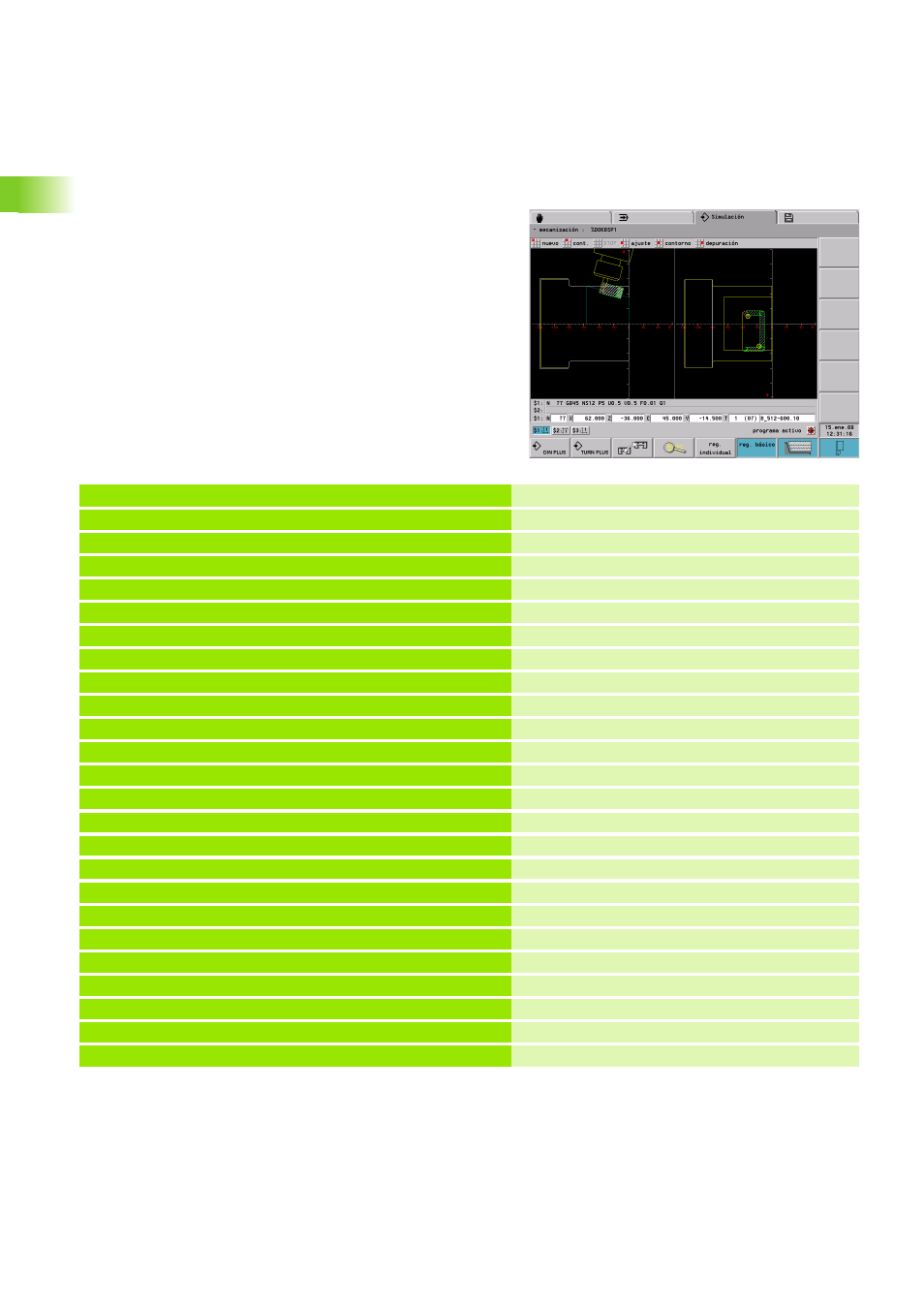

El siguiente programa NC fresa en primer lugar una "superficie" (plano
inclinado) y después una cajera sobre el plano inclinado. A
continuación se taladra dentro de la cajera.
El plano inclinado se fresa en este ejemplo con comandos sencillos.
No obstante, en la definición del contorno está definida esta superficie
individual. De esta forma pueden definirse las figuras y los taladros en
relación al plano inclinado. Otra ventaja es que la superficie se
representa en la simulación.
Ejemplo: "eje B [DOKBSP1.NC]"
ENCABEZAMIENTO DEL PROGRAMA
#FECHA 01.03.07
#MATERIAL ST 60-2
#CARRO $1
#SINCRO 0
ALMACÉN DE DISCOS
ID"B_112-80-0.8"
ID"B_512-600.10"
ID"B_322-1000.10"
ID"B_332-0500.10"
ID"372-600.10"
ID"B_522-6000.1"
PIEZA EN BRUTO
N 1 G20 X120 Z120 K1
PIEZA ACABADA
N 2 G0 X0 Z-118
N 3 G1 Z0
N 4 G1 X100 B-1
N 5 G1 Z-80 B2
N 6 G1 X118 B-1
N 7 G1 Z-118 B-1
N 8 G1 X0
