.6 DIN PLUS: cont
or
nos en el plano YZ

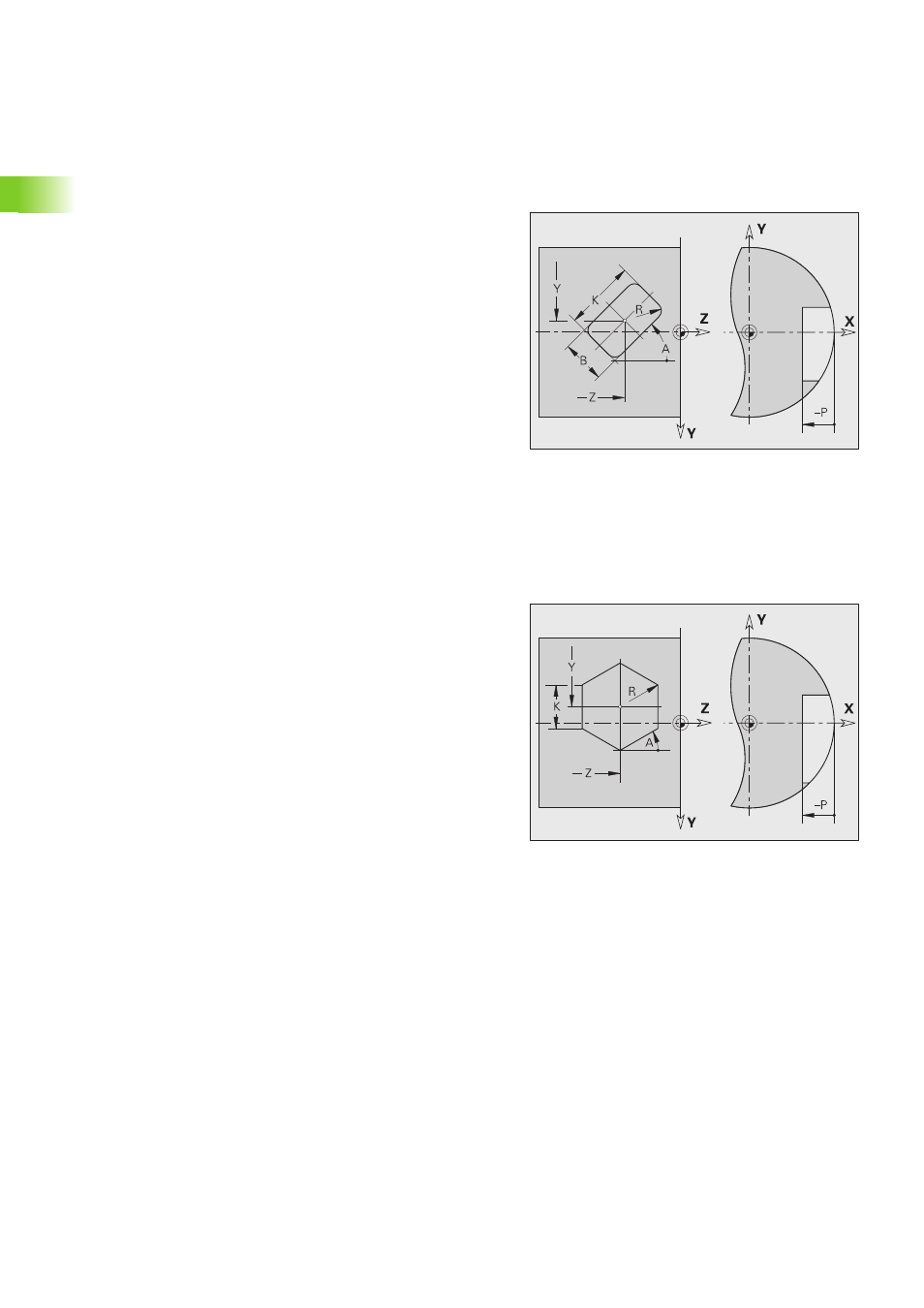

Rectángulo G385-Geo
G385 define un rectángulo en el plano YZ.
Polígono regular G387-Geo
G387 define un polígono regular en el plano YZ.
Parámetros
Y
Punto central del rectángulo
Z Punto central del rectángulo
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
A Ángulo del eje longitudintal al eje Z (por defecto: 0°)
K Longitud del rectángulo
B (Altura) Anchura del rectángulo
R Bisel/Redondeo (por defecto: 0)
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetros
Y
Punto central del polígono
Z Punto central del polígono
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
Q Número de aristas (Q >= 3)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de aristas
„ K>0: Longitud de arista
„ K<0: diámetro interior
R Chaflán/Redondeo – por defecto: 0
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
