.15 TURN PLUS: cont
or
nos en el plano XY
Plano XY: arco

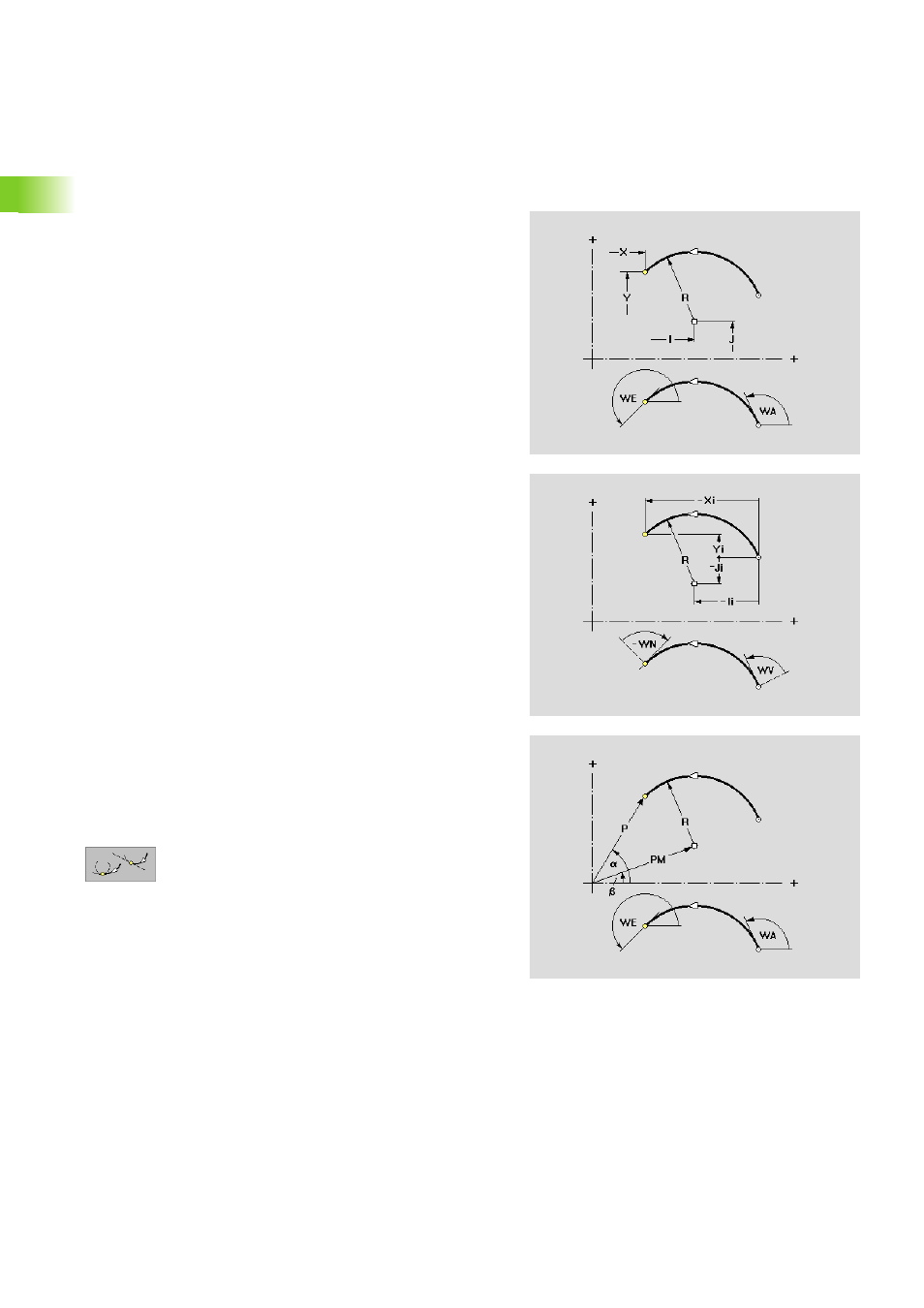

La función define un elemento circular en el plano XY.
Parámetros
Punto final del arco
X Punto final en coordenadas cartesianas (cota del radio)
Y Punto final en coordenadas cartesianas
Xi Punto final incremental
Yi Punto final incremental
P Punto final en coordenadas polares
a Punto final en coordenadas polares (referencia ángulo: eje X
positivo)
Pi Punto final en coordenadas polares, incrementales (distancia
lineal entre el punto inicial y el final)
ai Punto final en coordenadas polares, incrementales
(referencia: ángulo entre la línea imaginaria del punto inicial
paralela al eje X y la línea del punto inicial al punto final)
Punto central del arco
XM Punto central en coordenadas cartesianas (cota del radio)
YM Punto central en coordenadas cartesianas
XMi Punto central incremental
YMi Punto central incremental
PM Punto central en coordenadas cartesianas
b Punto central en coordenadas polares (referencia ángulo: eje
X positivo)
PMi Punto central en coordenadas polares, incrementales
(distancia lineal entre el punto inicial y el final)
bi Punto central en coordenadas polares, incrementales
(referencia: ángulo entre la línea imaginaria del punto inicial
paralela al eje X y la línea del punto inicial al punto final)
Otros parámetros
R Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
WA Ángulo entre el eje X positivo y la tangente en el punto de
inicio del arco
WE Ángulo entre el eje X positivo y la tangente en el punto final
del arco
WV Ángulo en sentido antihorario entre el elemento anterior y la
tangente en el punto de arranque del arco. Arco como
elemento anterior: ángulo a la tangente
WN Ángulo en sentido antihorario entre la tangente en el punto
final del arco y el siguiente elemento del contorno. Arco
como elemento siguiente: ángulo a la tangente
