CNC PILOT 4290 de HEIDENHAIN 79
1
.15 TURN PLUS: cont
or
nos en el plano XY

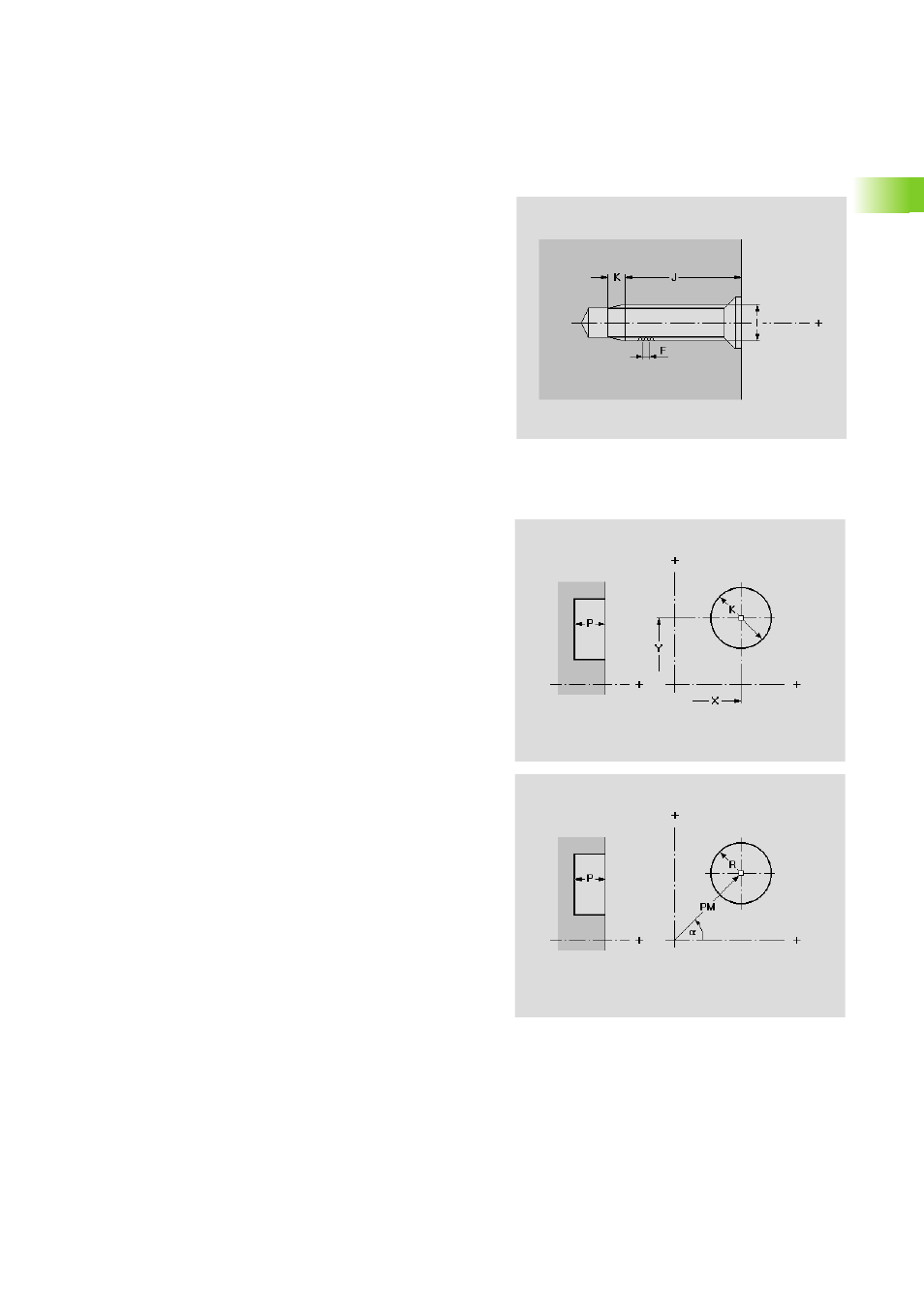

Roscado con macho en el plano XY
Plano XY: círculo (círculo completo)
La función define un círculo completo en el plano XY.
Parámetro Roscado
I
Diámetro nominal
J Profundidad de rosca
K Corte de rosca (longitud de salida)
F Paso de rosca
Dirección marcha:
„ Rosca a derechas
„ Rosca a izquierdas
Parámetros
X
Punto central en coordenadas cartesianas (cota del radio)
Y Centro en coordenadas cartesianas
PM Punto central en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
X positivo)
R Radio del círculo
K Diámetro del círculo
P Profundidad de la figura
