CNC PILOT 4290 de HEIDENHAIN 9
1
.1 Nociones básicas
Herramientas para el eje B
Otra ventaja del eje B reside en la utilización flexible de las
herramientas en el mecanizado giratorio. Gracias a la inclinación del
eje B y al giro de la herramienta se alcanzan posiciones de herramienta
que hacen posible mecanizados longitudinales y transversales o bien
radiales y axiales en el cabezal principal y contracabezal con la misma
herramienta.
De esta forma se reduce el número de herramientas necesarias y el
número de cambios de herramienta.
Datos de herramienta: todas las herramientas se describen con las
cotas X, Z e Y y con las correcciones en la base de datos de la
herramienta. Estas cotas se refieren al ángulo de inclinación B=0°.
Adicionalmente se desplaza el ángulo de posición. Este parámetro
define la posición de trabajo de la herramienta en herramientas sin
accionamientos (herramientas de torno).
El ángulo de inclinación del eje B no forma parte de los datos de la
herramienta. Este ángulo se define en la llamada o bien en la aplicación
de la herramienta.
Orientación de la herramienta y visualización de cotas: el cálculo
de la posición del extremo de la herramienta en herramientas de torno
se realiza en base a la orientación de la cuchilla. No se realiza un
seguimiento automático de esta orientación al inclinar y/o girar el eje
B.
Después de un movimiento manual del eje B, el control numérico
identifica la visualización de cotas como no válida.
„ Visualización con cifras negras: la visualización de cotas es válida.
„ Visualización con cifras grises: la visualización de cotas no es válida.
Comprobar después de mover el eje B, si la orientación aún es válida,
y volver a asignarla en caso necesario.

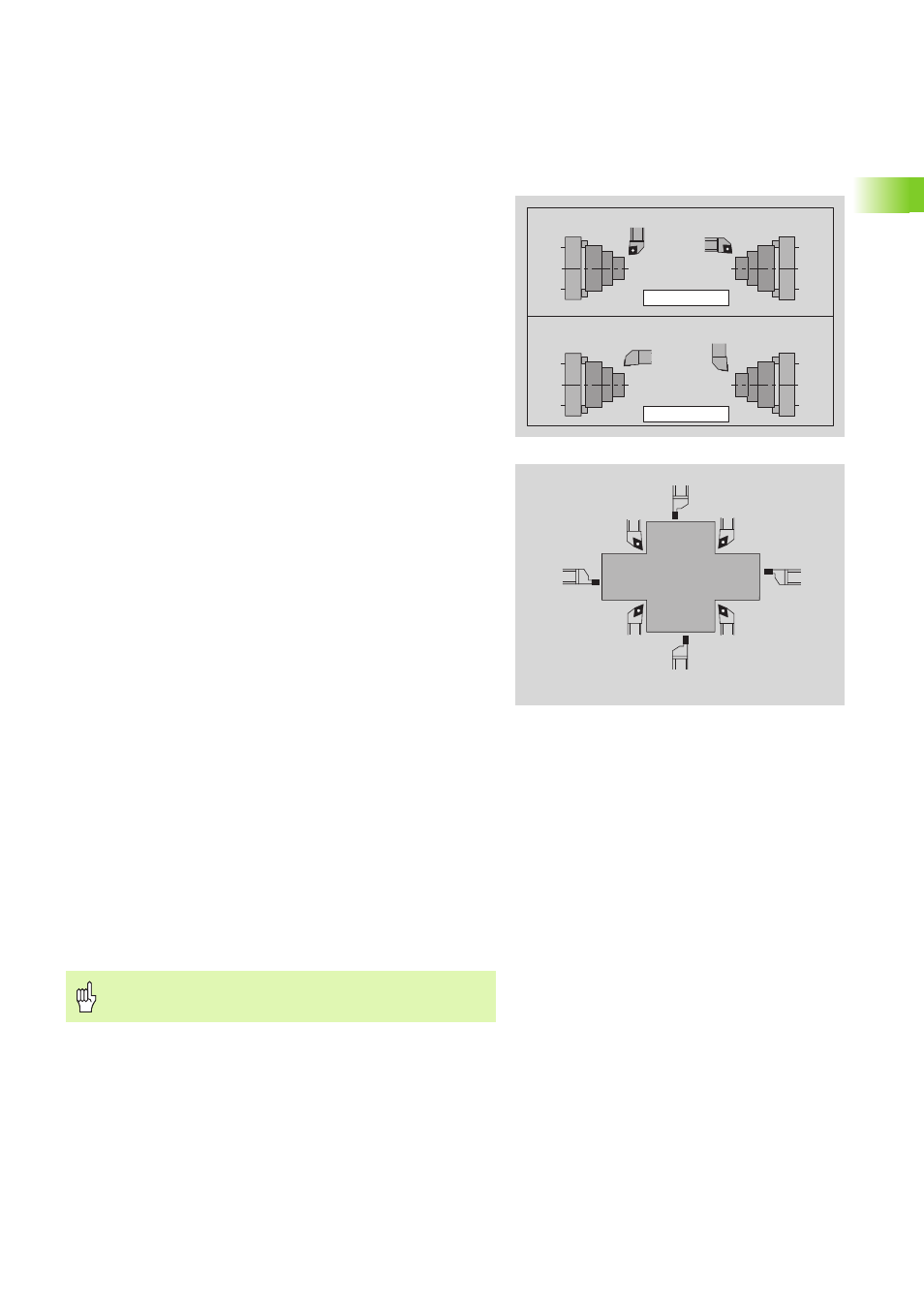

Durante la orientación de la herramienta el control numérico distingue
entre los tipos de herramienta de desbaste, acabado y de forma
fungiforme, así como los de profundización y roscado (ver imagen).
„ Las posiciones de herramienta 1, 3, 5 ó 7 son válidas para
herramientas de desbaste, acabado y de forma fungiforme. Las
herramientas neutrales se reconocen gracias al ángulo de ajuste.
„ Las posiciones de herramienta 2, 4, 6 ó 8 son válidas para
herramientas de profundización y de roscado. En los datos de la
herramienta se define si existe una herramienta "a derechas" o "a
izquierdas".
Visualización de máquina: el campo T de la visualización de
máquina visualiza el almacén de la herramienta. Los valores de
corrección que se visualizan en este campo tienen en cuenta el ángulo
de inclinación actual del eje B.
B0 B90
G714 B.. C180
B90 B180
G714 B.. C0
O=
1 3
7 5
2
4
6
8
Después de inclinar o girar el eje B, los valores de la
visualización de cotas no son válidos.
