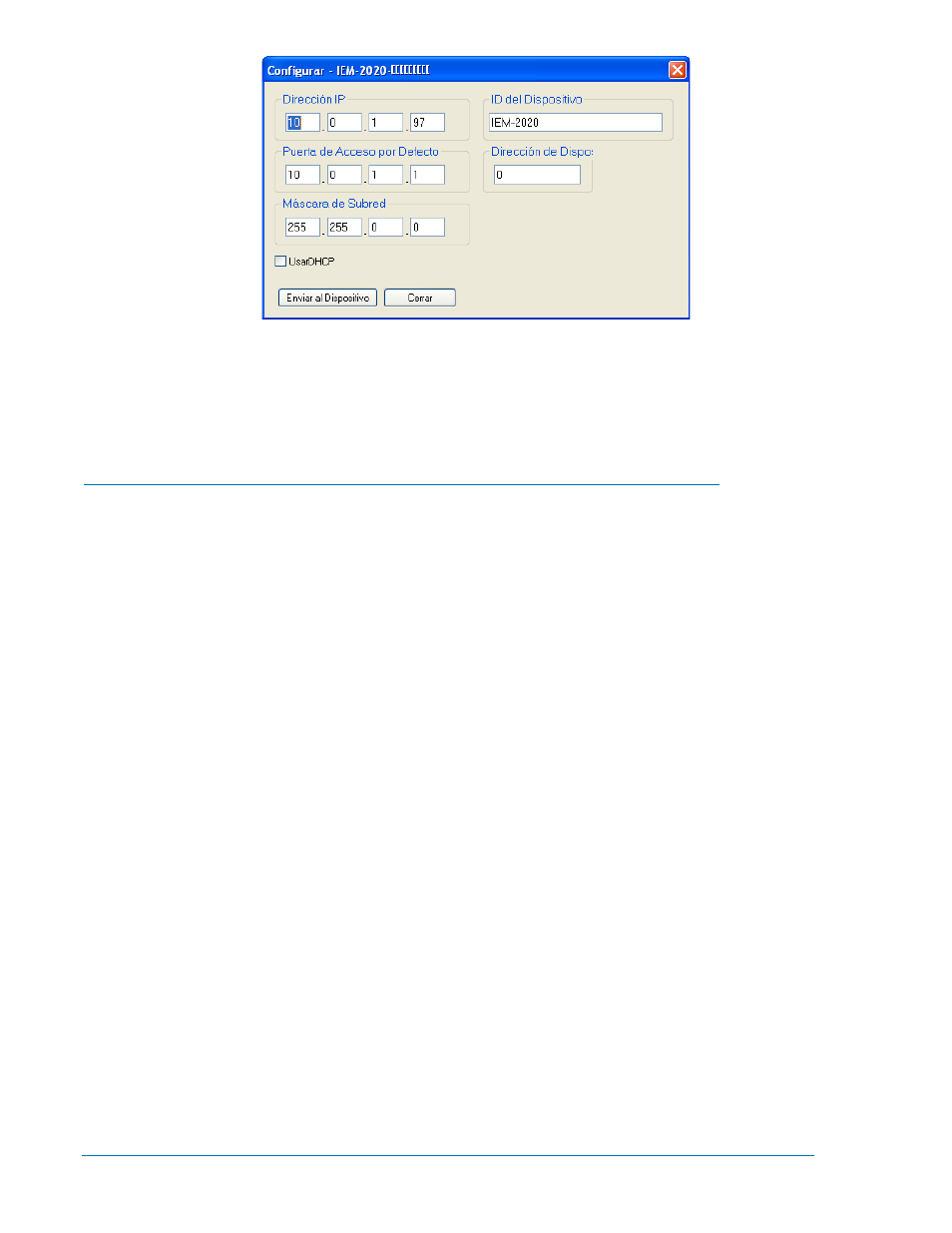

Figura 4-10. Configuración Puerto Ethernet
8. Asigne una dirección IP, Puerta de Enlace Predeterminada y Máscara de Subred para el Módulo
de Reparto de Carga al introducir los valores en el mismo rango que su red o PC. Si DHCP se
utiliza, marque la casilla Usar DHCP.
9. Haga click en Enviar al Dispositivo. Se requiere una contraseña. La contraseña por defecto es
"OEM". El LSM-2020 se reiniciará y utilizará la nueva configuración.
Configurar los Ajustes de la Red LSM-2020 a través del Panel Frontal del IEM-2020
1. Navegue a la pantalla Ajustes, Parámetros del Sistema, Configuración Módulo Remoto,
Configuración LSM en la HMI del panel frontal y verifique que el LSM-2020 esté habilitado con la
dirección de CANbus correcta de modo tal que el IEM-2020 y el LSM-2020 estén correctamente
vinculados. Si una conexión USB al IEM-2020 está activa, el ajuste de habilitación y dirección
CANbus del LSM-2020 puede ser encontrado usando el Explorador de Configuración en
BESTCOMSPlus para abrir la rama Parámetros del Sistema, Configuración Módulo Remoto. El
IEM-2020 anunciará una pre-alarma si el LSM-2020 no está conectado apropiadamente cuando
es habilitado. Si la conexión es válida, los ajustes de la red del LSM-2020 pueden ser
configurados a través de la interfaz del IEM-2020.
2. Vaya a la pantalla Ajustes, Parámetros del Sistema, Configuración Módulo Remoto,
Configuración LSM, Configuración TCP/IP en la HMI del panel frontal.
Las opciones de configuración incluyen:
Dirección IP: Dirección del Protocolo Internet a ser usada por el LSM-2020.
Máscara de Subred: Máscara para determinar el rango de la subred actual.
Dirección de Enlace: Anfitrión por defecto para enviar datos destinados para un anfitrión no en
la red de la subred.
Usar DHCP: Configura automáticamente la Dirección IP, Puerta de Enlace por
Defecto, y Máscara de Subred vía DHCP. Esto puede ser usado
únicamente si la red Ethernet tiene correctamente configurado un
servidor DHCP funcionando. El LSM-2020 no actúa como un servidor
DHCP.
Los valores para estas opciones deberían ser obtenidos desde el sitio administrador si el LSM-2020
está pensado para compartir la red con otros dispositivos. Si el LSM-2020 está operando en una red
aislada, la dirección IP puede ser elegida desde uno de los siguientes rangos como se enumera en
IETF de la publicación RFC 1918, Ubicación de Direcciones para Redes Privadas.
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Si el LSM-2020 está operando en una red aislada, la Máscara de Subred puede ser dejada en
0.0.0.0 y la Puerta de Enlace por Defecto puede ser elegida como cualquier dirección IP válida del
mismo rango que la dirección IP del LSM-2020.
